pp.1267-1273

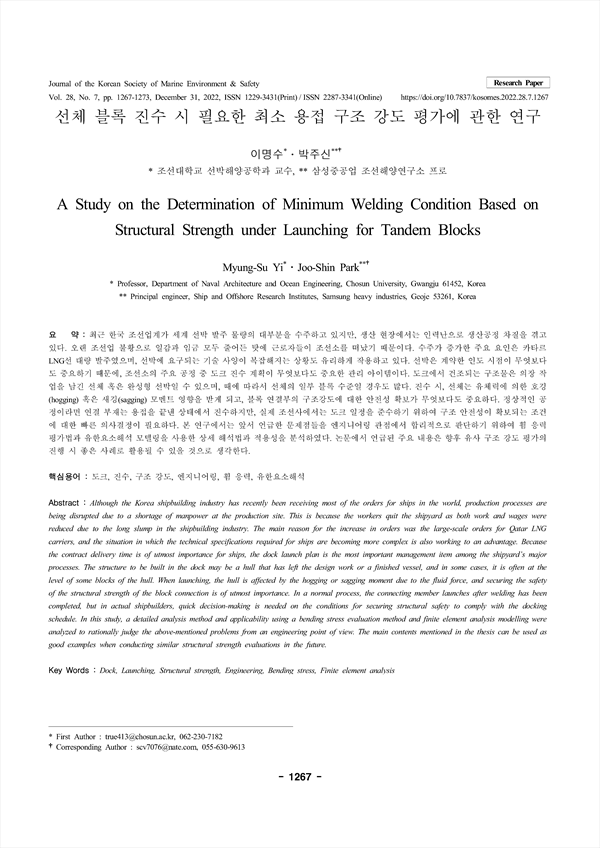

최근 한국 조선업계가 세계 선박 발주 물량의 대부분을 수주하고 있지만, 생산 현장에서는 인력난으로 생산공정 차질을 겪고 있다. 오랜 조선업 불황으로 일감과 임금 모두 줄어든 탓에 근로자들이 조선소를 떠났기 때문이다. 수주가 증가한 주요 요인은 카타르 LNG선 대량 발주였으며, 선박에 요구되는 기술 사양이 복잡해지는 상황도 유리하게 작용하고 있다. 선박은 계약한 인도 시점이 무엇보다 도 중요하기 때문에, 조선소의 주요 공정 중 도크 진수 계획이 무엇보다도 중요한 관리 아이템이다. 도크에서 건조되는 구조물은 의장 작 업을 남긴 선체 혹은 완성형 선박일 수 있으며, 때에 따라서 선체의 일부 블록 수준일 경우도 많다. 진수 시, 선체는 유체력에 의한 호깅 (hogging) 혹은 새깅(sagging) 모멘트 영향을 받게 되고, 블록 연결부의 구조강도에 대한 안전성 확보가 무엇보다도 중요하다. 정상적인 공 정이라면 연결 부재는 용접을 끝낸 상태에서 진수하지만, 실제 조선사에서는 도크 일정을 준수하기 위하여 구조 안전성이 확보되는 조건 에 대한 빠른 의사결정이 필요하다. 본 연구에서는 앞서 언급한 문제점들을 엔지니어링 관점에서 합리적으로 판단하기 위하여 휨 응력 평가법과 유한요소해석 모델링을 사용한 상세 해석법과 적용성을 분석하였다. 논문에서 언급된 주요 내용은 향후 유사 구조 강도 평가의 진행 시 좋은 사례로 활용될 수 있을 것으로 생각한다.
Although the Korea shipbuilding industry has recently been receiving most of the orders for ships in the world, production processes are being disrupted due to a shortage of manpower at the production site. This is because the workers quit the shipyard as both work and wages were reduced due to the long slump in the shipbuilding industry. The main reason for the increase in orders was the large-scale orders for Qatar LNG carriers, and the situation in which the technical specifications required for ships are becoming more complex is also working to an advantage. Because the contract delivery time is of utmost importance for ships, the dock launch plan is the most important management item among the shipyard’s major processes. The structure to be built in the dock may be a hull that has left the design work or a finished vessel, and in some cases, it is often at the level of some blocks of the hull. When launching, the hull is affected by the hogging or sagging moment due to the fluid force, and securing the safety of the structural strength of the block connection is of utmost importance. In a normal process, the connecting member launches after welding has been completed, but in actual shipbuilders, quick decision-making is needed on the conditions for securing structural safety to comply with the docking schedule. In this study, a detailed analysis method and applicability using a bending stress evaluation method and finite element analysis modelling were analyzed to rationally judge the above-mentioned problems from an engineering point of view. The main contents mentioned in the thesis can be used as good examples when conducting similar structural strength evaluations in the future.
Abstract
1. 서 론
2. 진수 시 최소 용접량 결정
2.1 3차원 모델링을 이용한 평가
2.2 선체 종강도 계산
2.3 단면계수를 이용한 굽힘 강도 평가
3. 유한요소해석 및 고찰
3.1 평가 절차 및 방법
3.2 모델링 및 경계, 하중 조건
4. 결론 및 향후 연구과제
사 사
References
