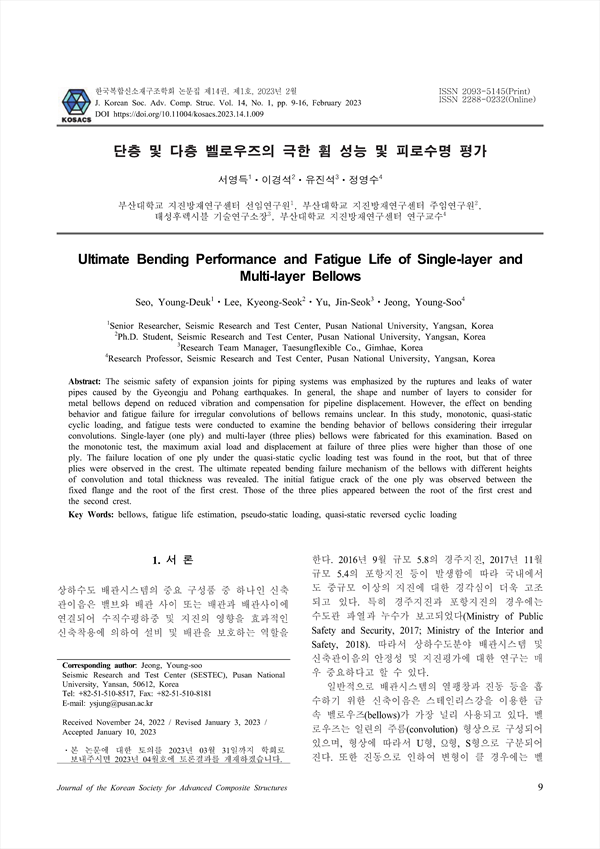

단층 및 다층 벨로우즈의 극한 휨 성능 및 피로수명 평가 KCI 등재

Ultimate Bending Performance and Fatigue Life of Single-layer and Multi-layer Bellows

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/419801
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
복합신소재구조학회 논문집 (Journal of the Korean Society for Advanced Composite Structures)
한국복합신소재구조학회 (Korean Society for Advanced Composite Structures)
초록

경주 및 포항 지진으로 인한 수도관의 파열 및 누수로 배관 시스템용 신축이음부의 내진 안전성 확보가 강조되고 있 다. 일반적으로 금속 벨로우즈에 스테인리스강을 이용한 금속 벨로우즈가 사용되며 목적에 따라 다양한 주름 형상과 단층 및 다층 형태로 제작된다. 그러나 벨로우즈의 불규칙한 산의 형상에 대한 휨 거동 및 피로 파괴에 대한 연구는 미비하다. 본 연구 에서는 벨로우즈의 불규칙한 산의 형상을 고려한 휨 거동을 검토하기 위하여 단조시험, 준정적 반복재하시험 및 피로시험을 수 행하였다. 시험을 위해 제작된 벨로우즈는 단층(1ply)과 다층(3ply)으로 제작되었다. 다층 벨로우즈의 최대하중과 최대변형이 단 층 벨로우즈보다 크게 평가되었다. 단층 벨로우즈는 산과 산 사이에서 파괴가 되었으며, 다층 벨로우즈의 경우에는 산에서 파괴 가 발생하였다. 주름의 높이와 전체 두께가 다른 벨로우즈의 휨 파괴 거동을 평가하였으며, 단층의 초기 피로 균열은 고정 플랜 지와 첫 번째 산의 곡률에서 관찰되었다. 다층의 경우에는 첫 번째 산과 두 번째 산 사이의 곡률에서 관찰되었다.

The seismic safety of expansion joints for piping systems was emphasized by the ruptures and leaks of water pipes caused by the Gyeongju and Pohang earthquakes. In general, the shape and number of layers to consider for metal bellows depend on reduced vibration and compensation for pipeline displacement. However, the effect on bending behavior and fatigue failure for irregular convolutions of bellows remains unclear. In this study, monotonic, quasi-static cyclic loading, and fatigue tests were conducted to examine the bending behavior of bellows considering their irregular convolutions. Single-layer (one ply) and multi-layer (three plies) bellows were fabricated for this examination. Based on the monotonic test, the maximum axial load and displacement at failure of three plies were higher than those of one ply. The failure location of one ply under the quasi-static cyclic loading test was found in the root, but that of three plies were observed in the crest. The ultimate repeated bending failure mechanism of the bellows with different heights of convolution and total thickness was revealed. The initial fatigue crack of the one ply was observed between the fixed flange and the root of the first crest. Those of the three plies appeared between the root of the first crest and the second crest.

목차
Abstract
1. 서 론
2. 신축이음용 벨로우즈
    2.1 벨로우즈
    2.2 성능평가 시험방법
3. 단조 및 준정적 반복하중 시험 결과
    3.1 단조시험
    3.2 준정적 반복하중 시험
4. 피로시험
4. 결 론
감사의 글
REFERENCES
국문초록
저자
  • 서영득(부산대학교 지진방재연구센터 선임연구원) | Seo Young-Deuk (Senior Researcher, Seismic Research and Test Center, Pusan National University, Yangsan, Korea)
  • 이경석(부산대학교 지진방재연구센터 주임연구원) | Lee Kyeong-Seok (Ph.D. Student, Seismic Research and Test Center, Pusan National University, Yangsan, Korea)
  • 유진석(태성후렉시블 기술연구소장) | Yu Jin-Seok (Research Team Manager, Taesungflexible Co., Gimhae, Korea)
  • 정영수(부산대학교 지진방재연구센터 연구교수) | Jeong Young-Soo (Research Professor, Seismic Research and Test Center, Pusan National University, Yangsan, Korea) Corresponding author
