논문 상세보기
pp.31-42

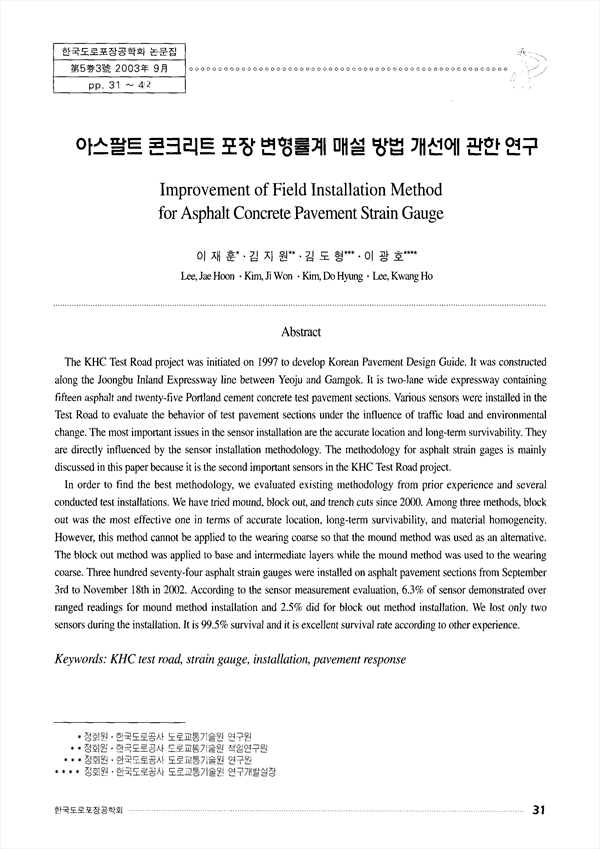

국내의 포장 재료와 교통 및 기후조건이 반영되는 포장설계법 개발을 위한 연구가 진행중에 있으며, 이를 위해 실제 교통량 및 기후조건이 반영되고 이에 따른 포장의 거동을 모니터링 할 수 있는 대규모의 현장시험시설로 시험도로를 건설하였다. 시험도로 아스팔트 포장구간은 15개의 다양한 두께 및 재료를 가진 단면들로 구성되어 있다. 이러한 단면들을 평가하기 위해 포장체 내에 다양한 계측기들이 매설되어 있다. 계측기 매설에 있어서 핵심 요소는 매설 위치의 정확성과 장기적인 생존율 및 내구성이다. 외국의 시험사례를 보면, 이런 정확성과 내구성은 매설 방법에 크게 영향을 받는다. 이에 본 연구에서는 2000년도부터 3년여 동안 일반적인 계측기 매설 방법인 마운드, 블록아웃. 트렌치컷에 대해 시험시공을 수행하였으며 시험시공 결과를 분석하여 시험도로에 적용하였다. 위치의 정확성, 생존의 안전성, 시공성, 재료의 균질성 측면에서 시험시공 결과를 평가한 결과 블록아웃이 가장 효율적인 방법으로 나타났다. 그러나, 표층의 경우 블록아웃에 부적절한 층두께 등의 특성을 감안하여 마운드 방법을 사용하는 것으로 결정하였다. 아스팔트 기층과 중간층의 매설에는 블록아웃을, 표층의 매설에는 마운드를 사용하는 것으로 결정했다. 2003년 9월 3일부터 11월 18일까지 2달 여에 걸쳐 총 374개의 아스팔트 포장 변형률계를 시험도로에 매설하였다. 계측값 분석 결과, 마운드의 경우 6.3%, 블록아웃은 2.5%의 계측기가 매설 전후의 계측값 변화가 일반적인 계측기 사양 범위를 초과하는 것으로 나타났다. 생존율의 경우 매설후 손실된 계측기는 2개로 99.5%의 높은 생존율을 나타났다.
The KHC Test Road project was initiated on 1991 to develop Korean Pavement Design Guide. It was constructed along the Joongbu Inland Expressway line between Yeoju and Gamgok. It is two-lane wide expressway containing fifteen asphalt and twenty-five Portland cement concrete test pavement sections. Various sensors were installed in the Test Road to evaluate the behavior of test pavement sections under the influence of traffic load and environmental change. The most important issues in the sensor installation are the accurate location and long-term survivability. They are directly influenced by the sensor installation methodology. The methodology for asphalt strain gages is mainly discussed in this paper because it is the second important sensors in the KHC Test Road project. In order to find the best methodology, we evaluated existing methodology from prior experience and several conducted test installations. We have tried mound, block out, and trench cuts since 2000. Among three methods, block out was the most effective one in terms of accurate location, long-term survivability, and material homogeneity. However, this method cannot be applied to the wearing coarse so that the mound method was used as an alternative. The block out method was applied to base and intermediate layers while the mound method was used to the wearing coarse. Three hundred seventy-four asphalt strain gauges were installed on asphalt pavement sections from September 3rd to November 18th in 2002. According to the sensor measurement evaluation, 6.3% of sensor demonstrated over ranged readings for mound method installation and 2.5% did for block out method installation. We lost only two sensors during the installation. It is 99.5% survival and it is excellent survival rate according to other experience.
