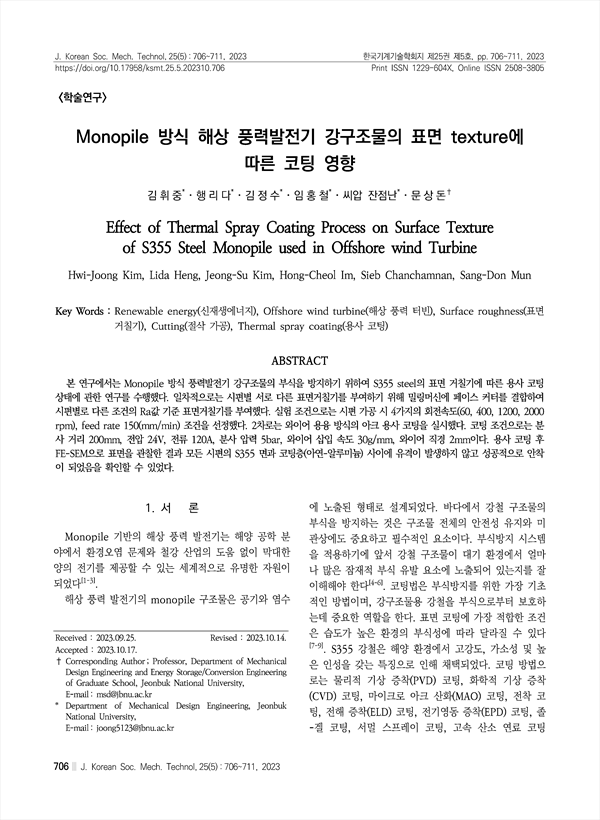

본 연구에서는 Monopile 방식 풍력발전기 강구조물의 부식을 방지하기 위하여 S355 steel의 표면 거칠기에 따른 용사 코팅 상태에 관한 연구를 수행했다. 일차적으로는 시편별 서로 다른 표면거칠기를 부여하기 위해 밀링머신에 페이스 커터를 결합하여 시편별로 다른 조건의 Ra값 기준 표면거칠기를 부여했다. 실험 조건으로는 시편 가공 시 4가지의 회전속도(60, 400, 1200, 2000 rpm), feed rate 150(mm/min) 조건을 선정했다. 2차로는 와이어 용융 방식의 아크 용사 코팅을 실시했다. 코팅 조건으로는 분사 거리 200mm, 전압 24V, 전류 120A, 분사 압력 5bar, 와이어 삽입 속도 30g/mm, 와이어 직경 2mm이다. 용사 코팅 후 FE-SEM으로 표면을 관찰한 결과 모든 시편의 S355 면과 코팅층(아연-알루미늄) 사이에 유격이 발생하지 않고 성공적으로 안착이 되었음을 확인할 수 있었다.

• 김휘중(전북대학교) | KIM HWI JOONG (Department of Mechanical Design Engineering, Jeonbuk National University)
• 행리다(전북대학교) | HENG LIDA (Department of Mechanical Design Engineering, Jeonbuk National University)
• 김정수(전북대학교) | kim jeongsu (Department of Mechanical Design Engineering, Jeonbuk National University)
• 임홍철(전북대학교) | IMHONGCHEOL (Department of Mechanical Design Engineering, Jeonbuk National University)
• 씨압 잔점난(전북대학교) | Sieb Chanchamnan (Department of Mechanical Design Engineering, Jeonbuk National University)
• 문상돈(전북대학교) | Mun Sang Don (Professor, Department of Mechanical Design Engineering and Energy Storage/Conversion Engineering of Graduate School, Jeonbuk National University) Corresponding author
