pp.165-172

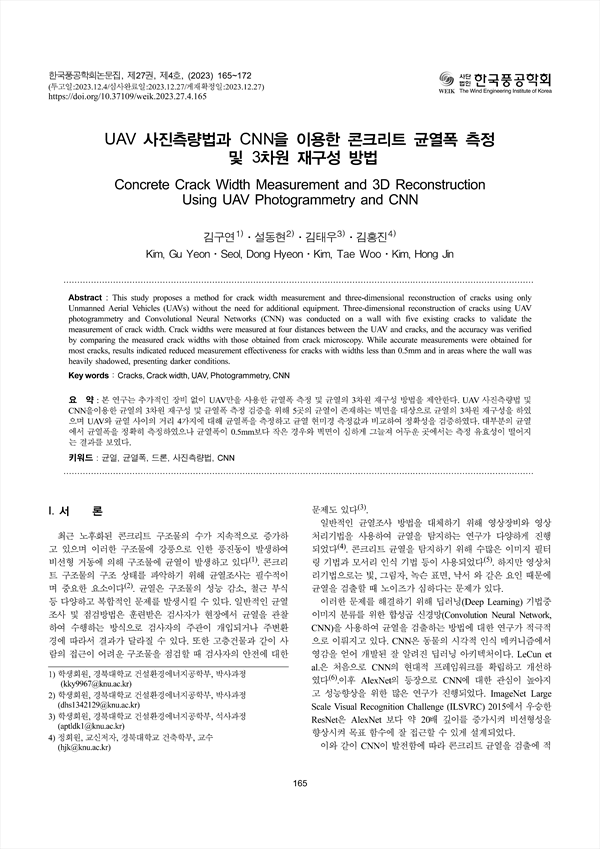

본 연구는 추가적인 장비 없이 UAV만을 사용한 균열폭 측정 및 균열의 3차원 재구성 방법을 제안한다. UAV 사진측량법 및 CNN을이용한 균열의 3차원 재구성 및 균열폭 측정 검증을 위해 5곳의 균열이 존재하는 벽면을 대상으로 균열의 3차원 재구성을 하였 으며 UAV와 균열 사이의 거리 4가지에 대해 균열폭을 측정하고 균열 현미경 측정값과 비교하여 정확성을 검증하였다. 대부분의 균열 에서 균열폭을 정확히 측정하였으나 균열폭이 0.5mm보다 작은 경우와 벽면이 심하게 그늘져 어두운 곳에서는 측정 유효성이 떨어지 는 결과를 보였다.
This study proposes a method for crack width measurement and three-dimensional reconstruction of cracks using only Unmanned Aerial Vehicles (UAVs) without the need for additional equipment. Three-dimensional reconstruction of cracks using UAV photogrammetry and Convolutional Neural Networks (CNN) was conducted on a wall with five existing cracks to validate the measurement of crack width. Crack widths were measured at four distances between the UAV and cracks, and the accuracy was verified by comparing the measured crack widths with those obtained from crack microscopy. While accurate measurements were obtained for most cracks, results indicated reduced measurement effectiveness for cracks with widths less than 0.5mm and in areas where the wall was heavily shadowed, presenting darker conditions.
II. 연구 방법
2.1 사진측량법
2.2 CNN을 이용한 균열 검출 및 균열폭 측정 방법
III. 실험 계획
3.1 실험 장비 및 대상 균열
3.2 균열의 3차원 재구성 및 균열폭 측정
IV. 실험 결과
4.1 CNN 전이 학습 결과
4.2 균열의 3차원 재구성 결과
4.3 균열폭 측정 결과
V. 결 론
References
