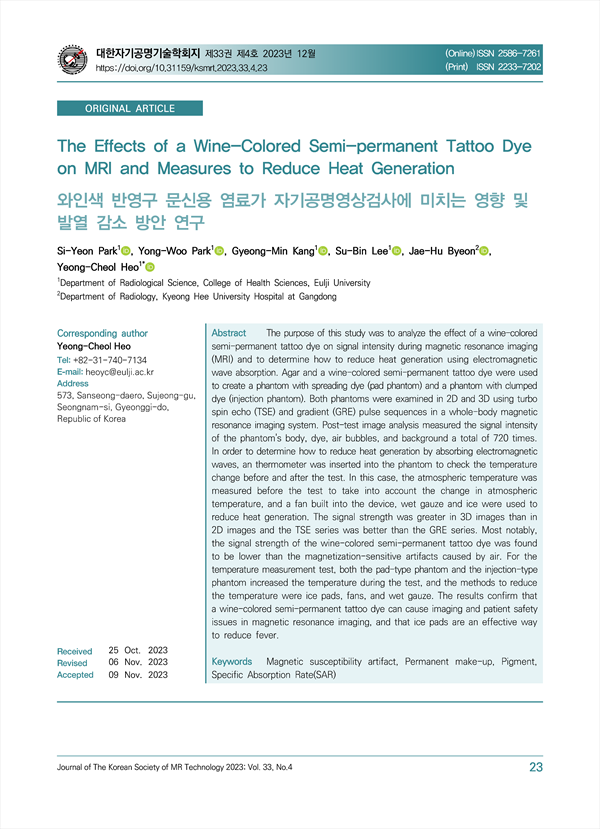

The Effects of a Wine-Colored Semi-permanent Tattoo Dye on MRI and Measures to Reduce Heat Generation KCI 등재
와인색 반영구 문신용 염료가 자기공명영상검사에 미치는 영향 및 발열 감소 방안 연구
- 언어KOR
- URLhttps://db.koreascholar.com/Article/Detail/429132
pp.23-31
본 연구에서는 자기공명영상 검사 시 와인색 반영구 문신용 염료가 신호 강도에 미치는 영향을 분석하고, 전자파흡수 에 의한 발열 감소 방안을 연구하고자 하였다. 한천과 와인색 반영구 문신용 염료를 이용하여 염료가 퍼진 형태의 팬텀(패드형 팬텀)과 한곳에 뭉친 형태의 팬텀(주사형 팬텀)을 제작하였다. 두 팬텀은 전신용 자기공명영상장치에서 고속스핀에코(turbo spin echo, TSE)와 경사에코(gradient echo, GRE) 계열의 펄스열을 이용하여 2D와 3D로 검사하였다. 검사 후 영상 분석은 팬텀의 몸체, 염료, 공기 방울, 배경을 대상으로 총 720회의 신호강도를 측정하였 다. 전자파흡수에 의한 발열 감소 방안을 확인하기 위해 삽입형 온도계를 팬텀에 삽입 후 검사 전후 팬텀의 온도 변화를 확인하였다. 이때, 대기 온도의 상승 변화를 고려하기 위해 검사 전 대기 온도를 측정하였고, 발열 감소를 위한 방법으로 장치에 내장된 팬, 젖은 거즈, 얼음을 이용하였다. 신호 강도는 2D 영상보다 3D 영상이 좋았고, TSE 계열이 GRE 계열보다 좋았다. 특히 와인색 반영구 문신용 염료가 있는 부위의 신호강도는 공기 때문에 발생한 자화 율 인공물보다 신호강도가 낮게 측정되었다. 온도 측정 검사는 패드형 팬텀과 주사형 팬텀 모두 검사에 의한 온도상 승 효과가 있었으며 온도의 저감을 위한 방법으로 얼음 패드, 팬, 젖은 거즈 순서였다. 본 연구를 통해 와인색 반영구 문신용 염료는 자기공명영상 검사에서 영상과 환자의 안전에 문제를 일으킬 수 있음을 확인하였고, 발열 감소 방안으 로 얼음 패드가 효과적이었다는 것을 확인할 수 있었다.
The purpose of this study was to analyze the effect of a wine-colored semi-permanent tattoo dye on signal intensity during magnetic resonance imaging (MRI) and to determine how to reduce heat generation using electromagnetic wave absorption. Agar and a wine-colored semi-permanent tattoo dye were used to create a phantom with spreading dye (pad phantom) and a phantom with clumped dye (injection phantom). Both phantoms were examined in 2D and 3D using turbo spin echo (TSE) and gradient (GRE) pulse sequences in a whole-body magnetic resonance imaging system. Post-test image analysis measured the signal intensity of the phantom's body, dye, air bubbles, and background a total of 720 times. In order to determine how to reduce heat generation by absorbing electromagnetic waves, an thermometer was inserted into the phantom to check the temperature change before and after the test. In this case, the atmospheric temperature was measured before the test to take into account the change in atmospheric temperature, and a fan built into the device, wet gauze and ice were used to reduce heat generation. The signal strength was greater in 3D images than in 2D images and the TSE series was better than the GRE series. Most notably, the signal strength of the wine-colored semi-permanent tattoo dye was found to be lower than the magnetization-sensitive artifacts caused by air. For the temperature measurement test, both the pad-type phantom and the injection-type phantom increased the temperature during the test, and the methods to reduce the temperature were ice pads, fans, and wet gauze. The results confirm that a wine-colored semi-permanent tattoo dye can cause imaging and patient safety issues in magnetic resonance imaging, and that ice pads are an effective way to reduce fever.
대상 및 방법
1. 팬텀 제작
2. 실험방법
결 과
1. 영상신호 측정
2. 온도 변화 분석
고찰 및 결론
References
