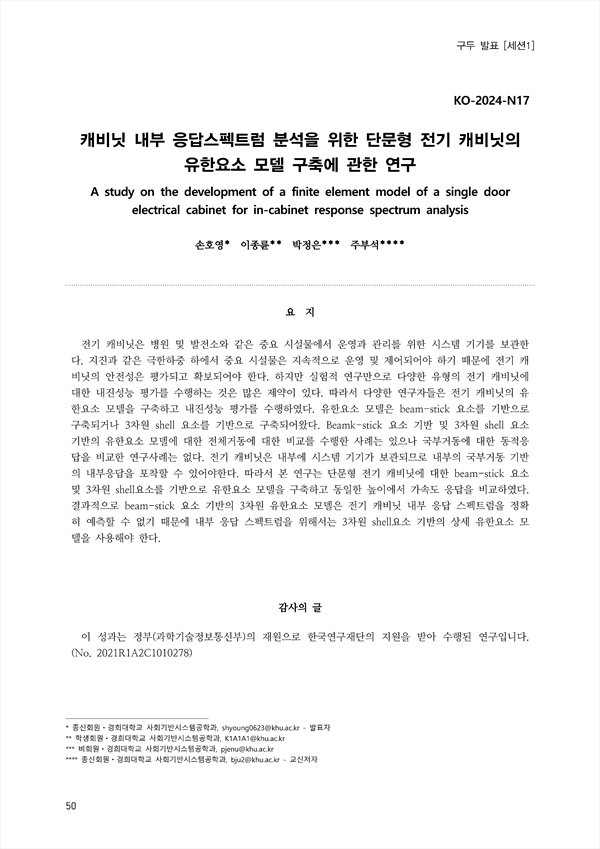

전기 캐비닛은 병원 및 발전소와 같은 중요 시설물에서 운영과 관리를 위한 시스템 기기를 보관한 다. 지진과 같은 극한하중 하에서 중요 시설물은 지속적으로 운영 및 제어되어야 하기 때문에 전기 캐 비닛의 안전성은 평가되고 확보되어야 한다. 하지만 실험적 연구만으로 다양한 유형의 전기 캐비닛에 대한 내진성능 평가를 수행하는 것은 많은 제약이 있다. 따라서 다양한 연구자들은 전기 캐비닛의 유 한요소 모델을 구축하고 내진성능 평가를 수행하였다. 유한요소 모델은 beam-stick 요소를 기반으로 구축되거나 3차원 shell 요소를 기반으로 구축되어왔다. Beamk-stick 요소 기반 및 3차원 shell 요소 기반의 유한요소 모델에 대한 전체거동에 대한 비교를 수행한 사례는 있으나 국부거동에 대한 동적응 답을 비교한 연구사례는 없다. 전기 캐비닛은 내부에 시스템 기기가 보관되므로 내부의 국부거동 기반 의 내부응답을 포착할 수 있어야한다. 따라서 본 연구는 단문형 전기 캐비닛에 대한 beam-stick 요소 및 3차원 shell요소를 기반으로 유한요소 모델을 구축하고 동일한 높이에서 가속도 응답을 비교하였다. 결과적으로 beam-stick 요소 기반의 3차원 유한요소 모델은 전기 캐비닛 내부 응답 스펙트럼을 정확 히 예측할 수 없기 때문에 내부 응답 스펙트럼을 위해서는 3차원 shell요소 기반의 상세 유한요소 모 델을 사용해야 한다.

• 손호영(경희대학교 사회기반시스템공학과)
• 이종륜(경희대학교 사회기반시스템공학과)
• 박정은(경희대학교 사회기반시스템공학과)
• 주부석(경희대학교 사회기반시스템공학과) Corresponding author
