논문 상세보기
초록

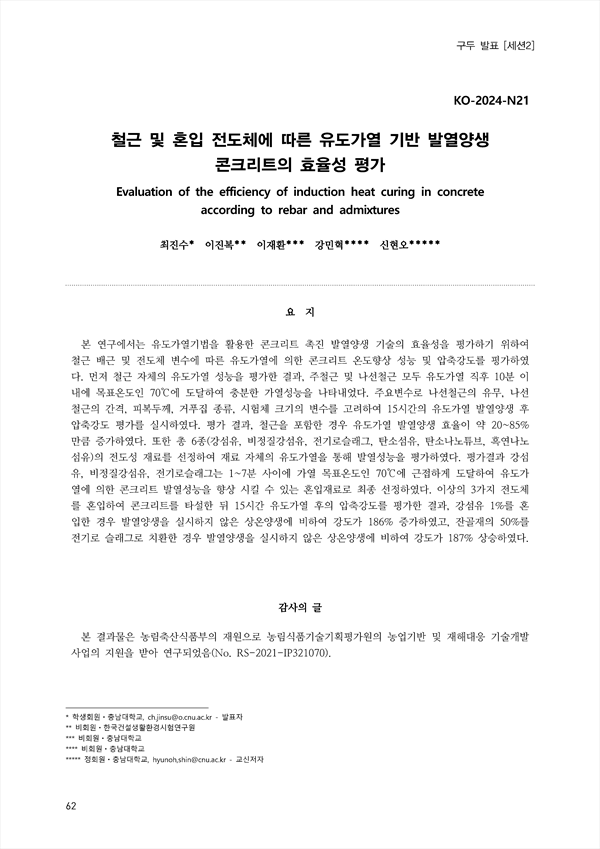

본 연구에서는 유도가열기법을 활용한 콘크리트 촉진 발열양생 기술의 효율성을 평가하기 위하여 철근 배근 및 전도체 변수에 따른 유도가열에 의한 콘크리트 온도향상 성능 및 압축강도를 평가하였 다. 먼저 철근 자체의 유도가열 성능을 평가한 결과, 주철근 및 나선철근 모두 유도가열 직후 10분 이 내에 목표온도인 70℃에 도달하여 충분한 가열성능을 나타내었다. 주요변수로 나선철근의 유무, 나선 철근의 간격, 피복두께, 거푸집 종류, 시험체 크기의 변수를 고려하여 15시간의 유도가열 발열양생 후 압축강도 평가를 실시하였다. 평가 결과, 철근을 포함한 경우 유도가열 발열양생 효율이 약 20~85% 만큼 증가하였다. 또한 총 6종(강섬유, 비정질강섬유, 전기로슬래그, 탄소섬유, 탄소나노튜브, 흑연나노 섬유)의 전도성 재료를 선정하여 재료 자체의 유도가열을 통해 발열성능을 평가하였다. 평가결과 강섬 유, 비정질강섬유, 전기로슬래그는 1~7분 사이에 가열 목표온도인 70℃에 근접하게 도달하여 유도가 열에 의한 콘크리트 발열성능을 향상 시킬 수 있는 혼입재료로 최종 선정하였다. 이상의 3가지 전도체 를 혼입하여 콘크리트를 타설한 뒤 15시간 유도가열 후의 압축강도를 평가한 결과, 강섬유 1%를 혼 입한 경우 발열양생을 실시하지 않은 상온양생에 비하여 강도가 186% 증가하였고, 잔골재의 50%를 전기로 슬래그로 치환한 경우 발열양생을 실시하지 않은 상온양생에 비하여 강도가 187% 상승하였다.
저자
같은 권호 다른 논문
