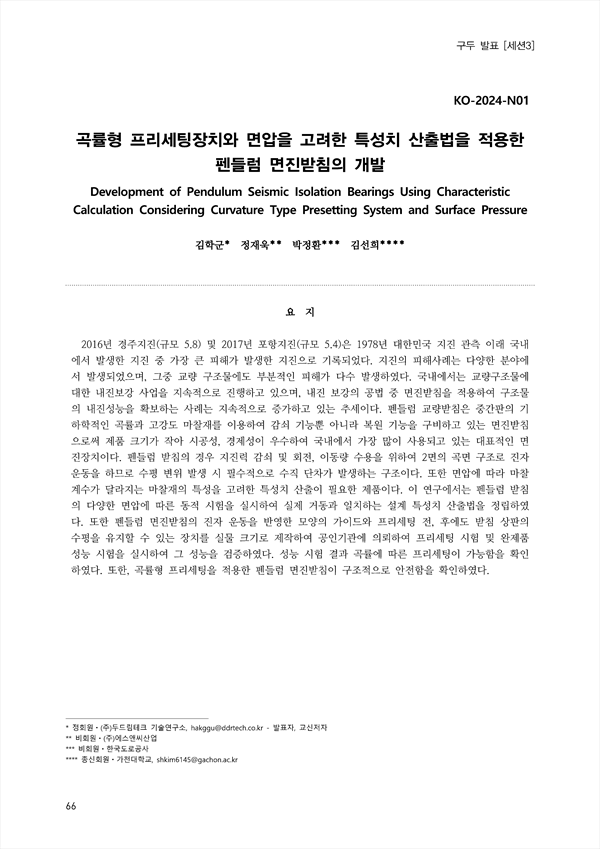

2016년 경주지진(규모 5.8) 및 2017년 포항지진(규모 5.4)은 1978년 대한민국 지진 관측 이래 국내 에서 발생한 지진 중 가장 큰 피해가 발생한 지진으로 기록되었다. 지진의 피해사례는 다양한 분야에 서 발생되었으며, 그중 교량 구조물에도 부분적인 피해가 다수 발생하였다. 국내에서는 교량구조물에 대한 내진보강 사업을 지속적으로 진행하고 있으며, 내진 보강의 공법 중 면진받침을 적용하여 구조물 의 내진성능을 확보하는 사례는 지속적으로 증가하고 있는 추세이다. 펜들럼 교량받침은 중간판의 기 하학적인 곡률과 고강도 마찰재를 이용하여 감쇠 기능뿐 아니라 복원 기능을 구비하고 있는 면진받침 으로써 제품 크기가 작아 시공성, 경제성이 우수하여 국내에서 가장 많이 사용되고 있는 대표적인 면 진장치이다. 펜들럼 받침의 경우 지진력 감쇠 및 회전, 이동량 수용을 위하여 2면의 곡면 구조로 진자 운동을 하므로 수평 변위 발생 시 필수적으로 수직 단차가 발생하는 구조이다. 또한 면압에 따라 마찰 계수가 달라지는 마찰재의 특성을 고려한 특성치 산출이 필요한 제품이다. 이 연구에서는 펜들럼 받침 의 다양한 면압에 따른 동적 시험을 실시하여 실제 거동과 일치하는 설계 특성치 산출법을 정립하였 다. 또한 펜들럼 면진받침의 진자 운동을 반영한 모양의 가이드와 프리세팅 전, 후에도 받침 상판의 수평을 유지할 수 있는 장치를 실물 크기로 제작하여 공인기관에 의뢰하여 프리세팅 시험 및 완제품 성능 시험을 실시하여 그 성능을 검증하였다. 성능 시험 결과 곡률에 따른 프리세팅이 가능함을 확인 하였다. 또한, 곡률형 프리세팅을 적용한 펜들럼 면진받침이 구조적으로 안전함을 확인하였다.

• 김학군((주)두드림테크 기술연구소) Corresponding author
• 정재욱((주)에스앤씨산업)
• 박정환(한국도로공사)
• 김선희(가천대학교)
