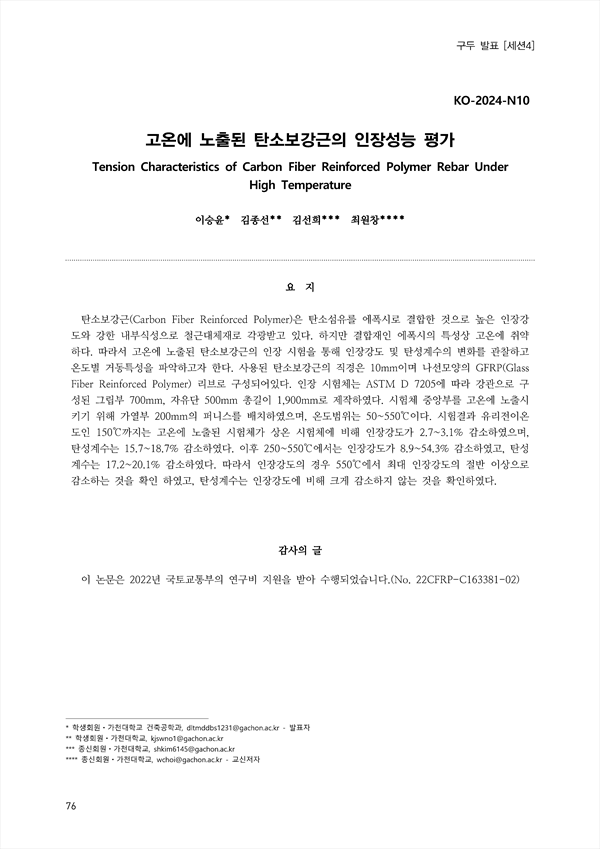

탄소보강근(Carbon Fiber Reinforced Polymer)은 탄소섬유를 에폭시로 결합한 것으로 높은 인장강 도와 강한 내부식성으로 철근대체재로 각광받고 있다. 하지만 결합재인 에폭시의 특성상 고온에 취약 하다. 따라서 고온에 노출된 탄소보강근의 인장 시험을 통해 인장강도 및 탄성계수의 변화를 관찰하고 온도별 거동특성을 파악하고자 한다. 사용된 탄소보강근의 직경은 10mm이며 나선모양의 GFRP(Glass Fiber Reinforced Polymer) 리브로 구성되어있다. 인장 시험체는 ASTM D 7205에 따라 강관으로 구 성된 그립부 700mm, 자유단 500mm 총길이 1,900mm로 제작하였다. 시험체 중앙부를 고온에 노출시 키기 위해 가열부 200mm의 퍼니스를 배치하였으며, 온도범위는 50~550℃이다. 시험결과 유리전이온 도인 150℃까지는 고온에 노출된 시험체가 상온 시험체에 비해 인장강도가 2.7~3.1% 감소하였으며, 탄성계수는 15.7~18.7% 감소하였다. 이후 250~550℃에서는 인장강도가 8.9~54.3% 감소하였고, 탄성 계수는 17.2~20.1% 감소하였다. 따라서 인장강도의 경우 550℃에서 최대 인장강도의 절반 이상으로 감소하는 것을 확인 하였고, 탄성계수는 인장강도에 비해 크게 감소하지 않는 것을 확인하였다.

• 이승윤(가천대학교 건축공학과)
• 김종선(가천대학교)
• 김선희(가천대학교)
• 최원창(가천대학교) Corresponding author
