논문 상세보기
초록

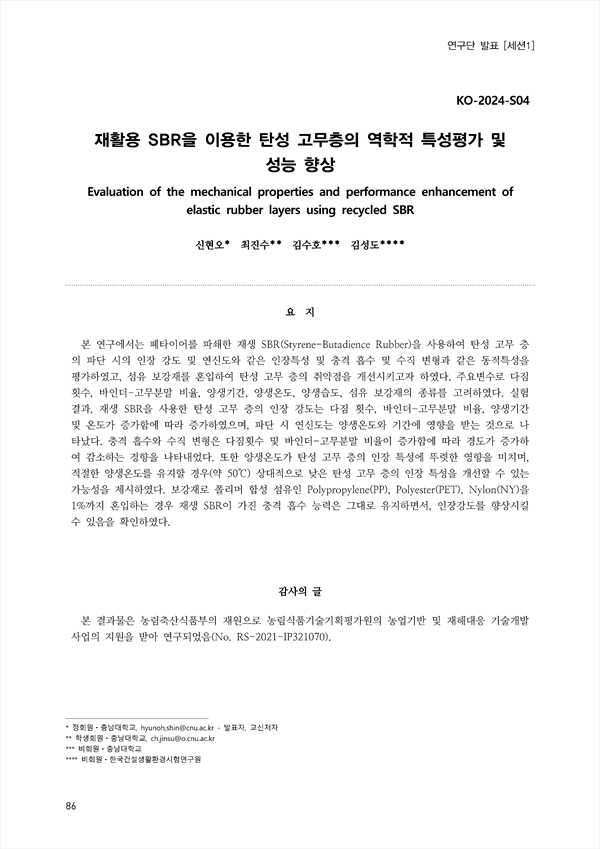

본 연구에서는 폐타이어를 파쇄한 재생 SBR(Styrene-Butadience Rubber)을 사용하여 탄성 고무 층 의 파단 시의 인장 강도 및 연신도와 같은 인장특성 및 충격 흡수 및 수직 변형과 같은 동적특성을 평가하였고, 섬유 보강재를 혼입하여 탄성 고무 층의 취약점을 개선시키고자 하였다. 주요변수로 다짐 횟수, 바인더-고무분말 비율, 양생기간, 양생온도, 양생습도, 섬유 보강재의 종류를 고려하였다. 실험 결과, 재생 SBR을 사용한 탄성 고무 층의 인장 강도는 다짐 횟수, 바인더-고무분말 비율, 양생기간 및 온도가 증가함에 따라 증가하였으며, 파단 시 연신도는 양생온도와 기간에 영향을 받는 것으로 나 타났다. 충격 흡수와 수직 변형은 다짐횟수 및 바인더-고무분말 비율이 증가함에 따라 경도가 증가하 여 감소하는 경향을 나타내었다. 또한 양생온도가 탄성 고무 층의 인장 특성에 뚜렷한 영향을 미치며, 적절한 양생온도를 유지할 경우(약 50℃) 상대적으로 낮은 탄성 고무 층의 인장 특성을 개선할 수 있는 가능성을 제시하였다. 보강재로 폴리머 합성 섬유인 Polypropylene(PP), Polyester(PET), Nylon(NY)을 1%까지 혼입하는 경우 재생 SBR이 가진 충격 흡수 능력은 그대로 유지하면서, 인장강도를 향상시킬 수 있음을 확인하였다.
저자
같은 권호 다른 논문
