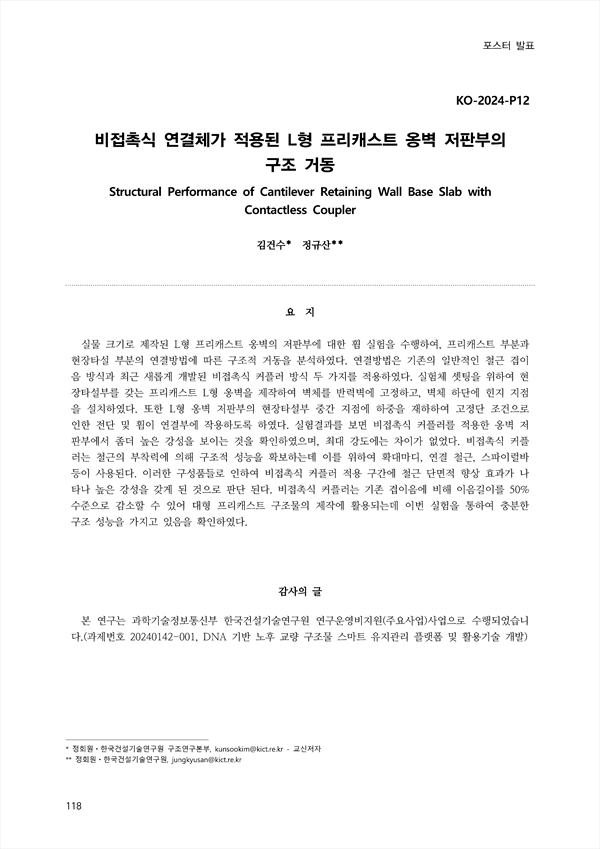

비접촉식 연결체가 적용된 L형 프리캐스트 옹벽 저판부의 구조 거동

Structural Performance of Cantilever Retaining Wall Base Slab with Contactless Coupler

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/432836
모든 회원에게 무료로 제공됩니다.
한국복합신소재구조학회 (Korean Society for Advanced Composite Structures)
초록

실물 크기로 제작된 L형 프리캐스트 옹벽의 저판부에 대한 휨 실험을 수행하여, 프리캐스트 부분과 현장타설 부분의 연결방법에 따른 구조적 거동을 분석하였다. 연결방법은 기존의 일반적인 철근 겹이 음 방식과 최근 새롭게 개발된 비접촉식 커플러 방식 두 가지를 적용하였다. 실험체 셋팅을 위하여 현 장타설부를 갖는 프리캐스트 L형 옹벽을 제작하여 벽체를 반력벽에 고정하고, 벽체 하단에 힌지 지점 을 설치하였다. 또한 L형 옹벽 저판부의 현장타설부 중간 지점에 하중을 재하하여 고정단 조건으로 인한 전단 및 휨이 연결부에 작용하도록 하였다. 실험결과를 보면 비접촉식 커플러를 적용한 옹벽 저 판부에서 좀더 높은 강성을 보이는 것을 확인하였으며, 최대 강도에는 차이가 없었다. 비접촉식 커플 러는 철근의 부착력에 의해 구조적 성능을 확보하는데 이를 위하여 확대마디, 연결 철근, 스파이럴바 등이 사용된다. 이러한 구성품들로 인하여 비접촉식 커플러 적용 구간에 철근 단면적 향상 효과가 나 타나 높은 강성을 갖게 된 것으로 판단 된다. 비접촉식 커플러는 기존 겹이음에 비해 이음길이를 50% 수준으로 감소할 수 있어 대형 프리캐스트 구조물의 제작에 활용되는데 이번 실험을 통하여 충분한 구조 성능을 가지고 있음을 확인하였다.

저자
  • 김건수(한국건설기술연구원 구조연구본부) Corresponding author
  • 정규산(한국건설기술연구원)
