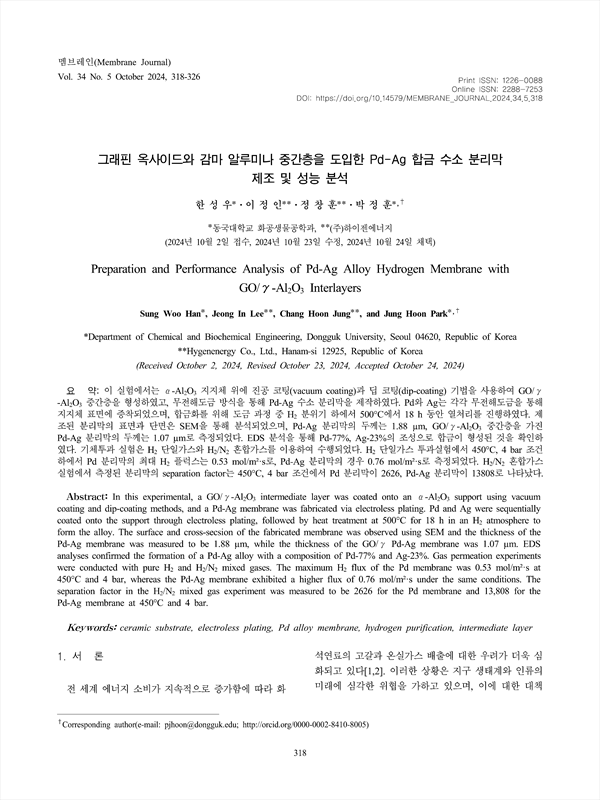

이 실험에서는 α-Al2O3 지지체 위에 진공 코팅(vacuum coating)과 딥 코팅(dip-coating) 기법을 사용하여 GO/γ -Al2O3 중간층을 형성하였고, 무전해도금 방식을 통해 Pd-Ag 수소 분리막을 제작하였다. Pd와 Ag는 각각 무전해도금을 통해 지지체 표면에 증착되었으며, 합금화를 위해 도금 과정 중 H2 분위기 하에서 500°C에서 18 h 동안 열처리를 진행하였다. 제 조된 분리막의 표면과 단면은 SEM을 통해 분석되었으며, Pd-Ag 분리막의 두께는 1.88 μm, GO/γ-Al2O3 중간층을 가진 Pd-Ag 분리막의 두께는 1.07 μm로 측정되었다. EDS 분석을 통해 Pd-77%, Ag-23%의 조성으로 합금이 형성된 것을 확인하 였다. 기체투과 실험은 H2 단일가스와 H2/N2 혼합가스를 이용하여 수행되었다. H2 단일가스 투과실험에서 450°C, 4 bar 조건 하에서 Pd 분리막의 최대 H2 플럭스는 0.53 mol/m²·s로, Pd-Ag 분리막의 경우 0.76 mol/m²·s로 측정되었다. H2/N2 혼합가스 실험에서 측정된 분리막의 separation factor는 450°C, 4 bar 조건에서 Pd 분리막이 2626, Pd-Ag 분리막이 13808로 나타났다.
In this experimental, a GO/γ-Al2O3 intermediate layer was coated onto an α-Al2O3 support using vacuum coating and dip-coating methods, and a Pd-Ag membrane was fabricated via electroless plating. Pd and Ag were sequentially coated onto the support through electroless plating, followed by heat treatment at 500°C for 18 h in an H2 atmosphere to form the alloy. The surface and cross-secsion of the fabricated membrane was observed using SEM and the thickness of the Pd-Ag membrane was measured to be 1.88 μm, while the thickness of the GO/γ Pd-Ag membrane was 1.07 μm. EDS analyses confirmed the formation of a Pd-Ag alloy with a composition of Pd-77% and Ag-23%. Gas permeation experiments were conducted with pure H2 and H2/N2 mixed gases. The maximum H2 flux of the Pd membrane was 0.53 mol/m²·s at 450°C and 4 bar, whereas the Pd-Ag membrane exhibited a higher flux of 0.76 mol/m²·s under the same conditions. The separation factor in the H2/N2 mixed gas experiment was measured to be 2626 for the Pd membrane and 13,808 for the Pd-Ag membrane at 450°C and 4 bar.
