논문 상세보기

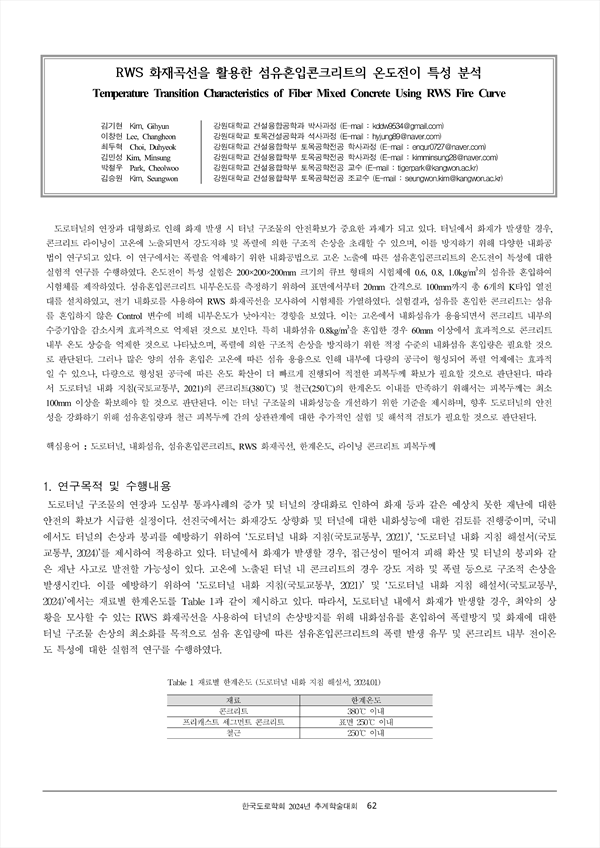

도로터널의 연장과 대형화로 인해 화재 발생 시 터널 구조물의 안전확보가 중요한 과제가 되고 있다. 터널에서 화재가 발생할 경우, 콘크리트 라이닝이 고온에 노출되면서 강도저하 및 폭렬에 의한 구조적 손상을 초래할 수 있으며, 이를 방지하기 위해 다양한 내화공 법이 연구되고 있다. 이 연구에서는 폭렬을 억제하기 위한 내화공법으로 고온 노출에 따른 섬유혼입콘크리트의 온도전이 특성에 대한 실험적 연구를 수행하였다. 온도전이 특성 실험은 200×200×200mm 크기의 큐브 형태의 시험체에 0.6, 0.8, 1.0kg/m3의 섬유를 혼입하여 시험체를 제작하였다. 섬유혼입콘크리트 내부온도를 측정하기 위하여 표면에서부터 20mm 간격으로 100mm까지 총 6개의 K타입 열전 대를 설치하였고, 전기 내화로를 사용하여 RWS 화재곡선을 모사하여 시험체를 가열하였다. 실험결과, 섬유를 혼입한 콘크리트는 섬유 를 혼입하지 않은 Control 변수에 비해 내부온도가 낮아지는 경향을 보였다. 이는 고온에서 내화섬유가 용융되면서 콘크리트 내부의 수증기압을 감소시켜 효과적으로 억제된 것으로 보인다. 특히 내화섬유 0.8kg/m3을 혼입한 경우 60mm 이상에서 효과적으로 콘크리트 내부 온도 상승을 억제한 것으로 나타났으며, 폭렬에 의한 구조적 손상을 방지하기 위한 적정 수준의 내화섬유 혼입량은 필요할 것으 로 판단된다. 그러나 많은 양의 섬유 혼입은 고온에 따른 섬유 용융으로 인해 내부에 다량의 공극이 형성되어 폭렬 억제에는 효과적 일 수 있으나, 다량으로 형성된 공극에 따른 온도 확산이 더 빠르게 진행되어 적절한 피복두께 확보가 필요할 것으로 판단된다. 따라 서 도로터널 내화 지침(국토교통부, 2021)의 콘크리트(380℃) 및 철근(250℃)의 한계온도 이내를 만족하기 위해서는 피복두께는 최소 100mm 이상을 확보해야 할 것으로 판단된다. 이는 터널 구조물의 내화성능을 개선하기 위한 기준을 제시하며, 향후 도로터널의 안전 성을 강화하기 위해 섬유혼입량과 철근 피복두께 간의 상관관계에 대한 추가적인 실험 및 해석적 검토가 필요할 것으로 판단된다.
