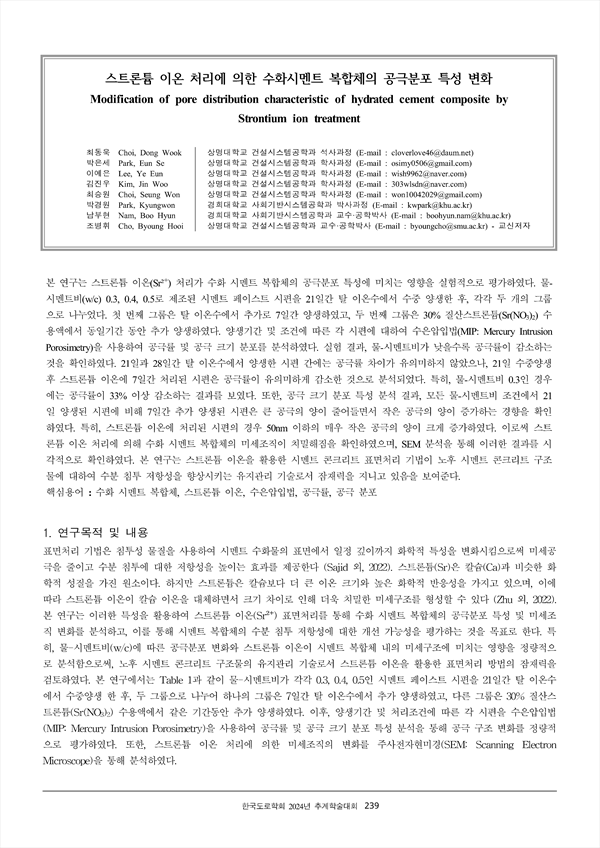

본 연구는 스트론튬 이온(Sr²⁺) 처리가 수화 시멘트 복합체의 공극분포 특성에 미치는 영향을 실험적으로 평가하였다. 물- 시멘트비(w/c) 0.3, 0.4, 0.5로 제조된 시멘트 페이스트 시편을 21일간 탈 이온수에서 수중 양생한 후, 각각 두 개의 그룹 으로 나누었다. 첫 번째 그룹은 탈 이온수에서 추가로 7일간 양생하였고, 두 번째 그룹은 30% 질산스트론튬(Sr(NO3)2) 수 용액에서 동일기간 동안 추가 양생하였다. 양생기간 및 조건에 따른 각 시편에 대하여 수은압입법(MIP: Mercury Intrusion Porosimetry)을 사용하여 공극률 및 공극 크기 분포를 분석하였다. 실험 결과, 물-시멘트비가 낮을수록 공극률이 감소하는 것을 확인하였다. 21일과 28일간 탈 이온수에서 양생한 시편 간에는 공극률 차이가 유의미하지 않았으나, 21일 수중양생 후 스트론튬 이온에 7일간 처리된 시편은 공극률이 유의미하게 감소한 것으로 분석되었다. 특히, 물-시멘트비 0.3인 경우 에는 공극률이 33% 이상 감소하는 결과를 보였다. 또한, 공극 크기 분포 특성 분석 결과, 모든 물-시멘트비 조건에서 21 일 양생된 시편에 비해 7일간 추가 양생된 시편은 큰 공극의 양이 줄어들면서 작은 공극의 양이 증가하는 경향을 확인 하였다. 특히, 스트론튬 이온에 처리된 시편의 경우 50nm 이하의 매우 작은 공극의 양이 크게 증가하였다. 이로써 스트 론튬 이온 처리에 의해 수화 시멘트 복합체의 미세조직이 치밀해짐을 확인하였으며, SEM 분석을 통해 이러한 결과를 시 각적으로 확인하였다. 본 연구는 스트론튬 이온을 활용한 시멘트 콘크리트 표면처리 기법이 노후 시멘트 콘크리트 구조 물에 대하여 수분 침투 저항성을 향상시키는 유지관리 기술로서 잠재력을 지니고 있음을 보여준다.
