논문 상세보기

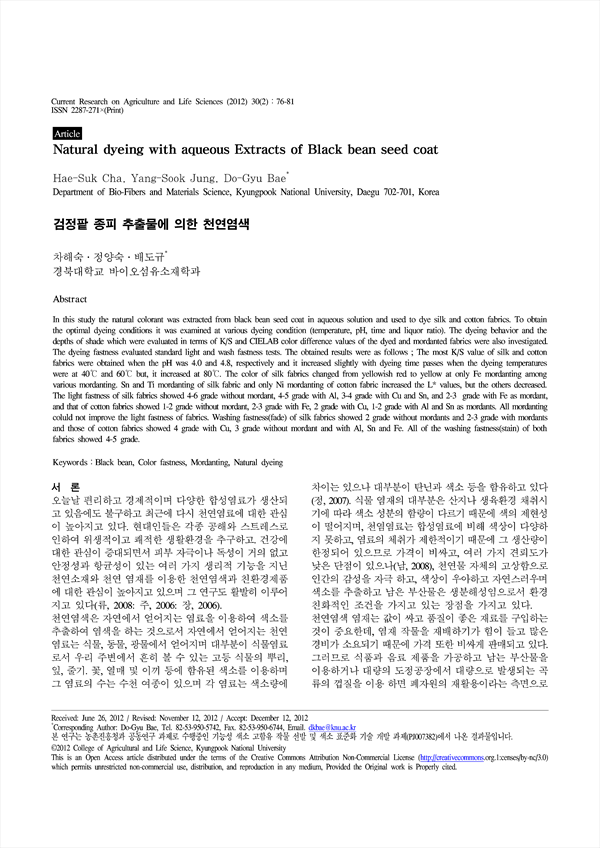

검정팥 종피 추출물에 의한 천연염색

Natural dyeing with aqueous Extracts of Black bean seed coat

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/46985
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
경북대학교 농업생명과학대학 (College of Agriculture and Life Sciences)
초록

본 연구에서는 검정팥 종피에 함유된 천연색소에 대한 연구의 일환으로, 천연염료로서의 적용을 위해 염색조건 즉 염색온도, 염색시간, 염색 pH, 욕비에 따른 K/S 값을 측정하여 적정 염색조건을 설정하고, 여러 매염제를 적용하여 색상변화에 미치는 영향 및 견뢰도를 측정하여 다음과 같은 결과를 얻었다. 1. pH에 따른 염색성에서는 견직물의 경우 pH 4에서 가장 염착량이 많았고, 면직물의 경우에는 주어진 범위 내에서 는 pH가 높을수록 염착량이 많았다. 2. 염색온도와 시간에 따른 염색성은, 견직물의 경우, 염색온도 와 에서는 전반적으로 염착량이 낮고 시간에 따른 염착량의 차이도 크지 않았으나 염색온도 에서는 시간이 경과할수록 K/S 값이 크게 나타났다. 면직물의 경우도 견직물과 비슷한 결과로 온도가 높아질수록 염색시간이 경과될수록 K/S 값이 크게 나타났다. 3. 견직물에 대한 매염제 종류별 표면색의 변화에서는 Fe 매염포만 YRY 로 변화되었을 뿐 다른 매염제에서는 매염후에도 색상 변화는 크지 않았다. Sn 매염과 Ti 매염포는 무 매염포 보다 값이 상승하였으나 나머지 매염제는 값이 크게 감소되었다. 면직물에 대한 표면색의 변화는 견직물에서와 같은 경향으로 나타났으며, 값에 있어서는 견직물과 다르게 Ni 매염포만 무매염포보다 값이 크게 나타났다. 4. 매염처리 전 견직물의 일광 견뢰도는 무매염이 4~6등급, Al 처리포는 4~5등급, Cu와 Sn은 3~4등급으로 나타났고 Fe는 2~3등급으로 가장 낮게 나타났으며, 세탁견뢰도에서는 무매염 2등급, 매염제 처리포는 전부 2내지 3등급으로 나타났다. 무매염 면직물의 일광견뢰도는 1~2등급, Fe 매염은 2~3등급, Cu 2등급 Al과 Sn은 1~2등급으로 매염처리에 의해 전혀 개선되지 않았으며, 세탁견뢰도의 경우 Cu매염이 4등급으로 양호하게 나타났으며 무매염, Al, Sn과 Fe는 3등급으로 나타났다.

In this study the natural colorant was extracted from black bean seed coat in aqueous solution and used to dye silk and cotton fabrics. To obtain the optimal dyeing conditions it was examined at various dyeing condition (temperature, pH, time and liquor ratio). The dyeing behavior and the depths of shade which were evaluated in terms of K/S and CIELAB color difference values of the dyed and mordanted fabrics were also investigated. The dyeing fastness evaluated standard light and wash fastness tests. The obtained results were as follows ; The most K/S value of silk and cotton fabrics were obtained when the pH was 4.0 and 4.8, respectively and it increased slightly with dyeing time passes when the dyeing temperatures were at and but, it increased at . The color of silk fabrics changed from yellowish red to yellow at only Fe mordanting among various mordanting. Sn and Ti mordanting of silk fabric and only Ni mordanting of cotton fabric increased the values, but the others decreased. The light fastness of silk fabrics showed 4-6 grade without mordant, 4-5 grade with Al, 3-4 grade with Cu and Sn, and 2-3 grade with Fe as mordant, and that of cotton fabrics showed 1-2 grade without mordant, 2-3 grade with Fe, 2 grade with Cu, 1-2 grade with Al and Sn as mordants. All mordanting coluld not improve the light fastness of fabrics. Washing fastness(fade) of silk fabrics showed 2 grade without mordants and 2-3 grade with mordants and those of cotton fabrics showed 4 grade with Cu, 3 grade without mordant and with Al, Sn and Fe. All of the washing fastness(stain) of both fabrics showed 4-5 grade.

저자
  • 차해숙(Department of Bio-Fibers and Materials Science, Kyungpook National University) | Cha, Hae-Suk
  • 정양숙(Department of Bio-Fibers and Materials Science, Kyungpook National University) | Jung, Yang-Sook
  • 배도규(Department of Bio-Fibers and Materials Science, ) | Bae, Do-Gyu
