pp.8-15

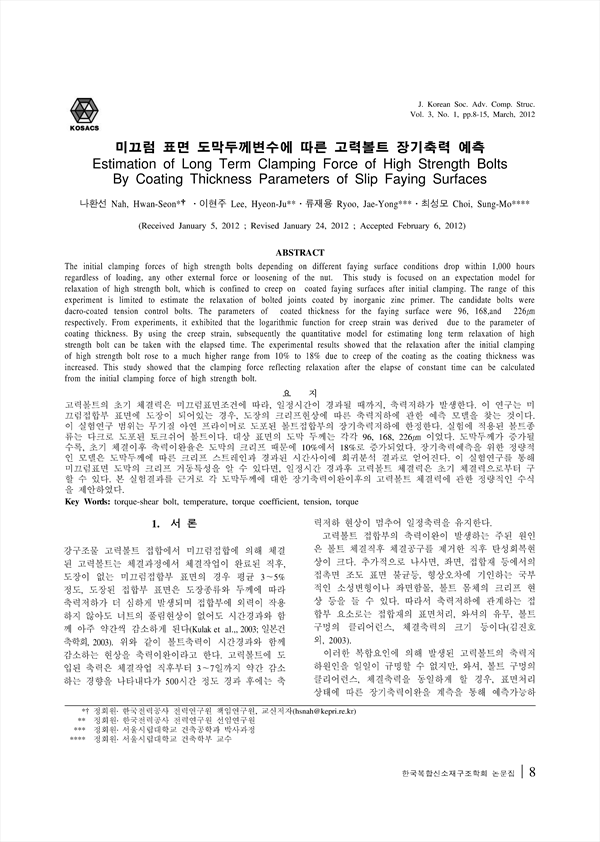

고력볼트의 초기 체결력은 미끄럼표면조건에 따라, 일정시간이 경과될 때까지, 축력저하가 발생한다. 이 연구는 미 끄럼접합부 표면에 도장이 되어있는 경우, 도장의 크리프현상에 따른 축력저하에 관한 예측 모델을 찾는 것이다. 이 실험연구 범위는 무기질 아연 프라이머로 도포된 볼트접합부의 장기축력저하에 한정한다. 실험에 적용된 볼트종 류는 다크로 도포된 토크쉬어 볼트이다. 대상 표면의 도막 두께는 각각 96, 168, 226㎛ 이었다. 도막두께가 증가될 수록, 초기 체결이후 축력이완율은 도막의 크리프 때문에 10%에서 18%로 증가되었다. 장기축력예측을 위한 정량적 인 모델은 도막두께에 따른 크리프 스트레인과 경과된 시간사이에 회귀분석 결과로 얻어진다. 이 실험연구를 통해 미끄럼표면 도막의 크리프 거동특성을 알 수 있다면, 일정시간 경과후 고력볼트 체결력은 초기 체결력으로부터 구 할 수 있다. 본 실험결과를 근거로 각 도막두께에 대한 장기축력이완이후의 고력볼트 체결력에 관한 정량적인 수식 을 제안하였다.
The initial clamping forces of high strength bolts depending on different faying surface conditions drop within 1,000 hours regardless of loading, any other external force or loosening of the nut. This study is focused on an expectation model for relaxation of high strength bolt, which is confined to creep on coated faying surfaces after initial clamping. The range of this experiment is limited to estimate the relaxation of bolted joints coated by inorganic zinc primer. The candidate bolts were dacro-coated tension control bolts. The parameters of coated thickness for the faying surface were 96, 168,and 226㎛ respectively. From experiments, it exhibited that the logarithmic function for creep strain was derived due to the parameter of coating thickness. By using the creep strain, subsequently the quantitative model for estimating long term relaxation of high strength bolt can be taken with the elapsed time. The experimental results showed that the relaxation after the initial clamping of high strength bolt rose to a much higher range from 10% to 18% due to creep of the coating as the coating thickness was increased. This study showed that the clamping force reflecting relaxation after the elapse of constant time can be calculated from the initial clamping force of high strength bolt.
