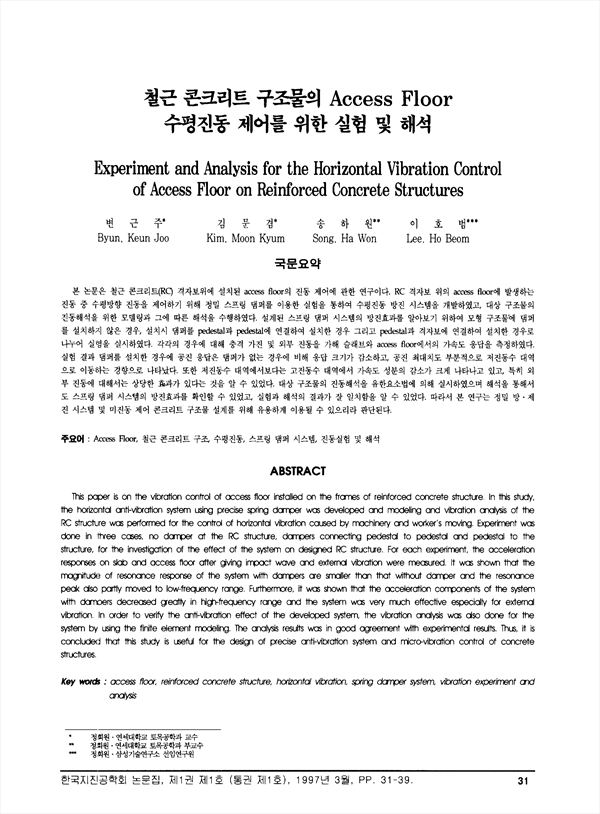

철근 콘크리트 구조물의 Access Floor 수평진동 제어를 위한 실험 및 해석 KCI 등재

Experiment and Analysis for the Horizontal Vibration Control of Access Floor on Reinforced Concrete Structures

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/6261
구독 기관 인증 시 무료 이용이 가능합니다. 4,000원
한국지진공학회 (Earthquake Engineering Society of Korea)
초록

본 논문은 철근 콘크리트(RC) 격자보위에 설치된 access floor 에 발생하는 진동 중 수평방향 진동을 제어하기 위해 정밀 스프링 댐퍼를 이용한 실험을 이용한 실험을 통하여 수평진동 방진 시스템을 개발하였고, 대상 구조물의 진동해석을 위한 모델링과 그에 따른 해석을 수행하였다. 설계된 스프링 댐버 시스템의 방진효과를 알아보기 위하여 모형구조물에 댐퍼를 설치하지 않은 경우, 설피시 댐버를 pedestal과 pedestal에 연결하여 설치한 경우 그리고 pedestal과 격자보에 연결하여 설치한 경우로 나누어 실험을 실시하였다. 각각의 경우에 대해 충격 가진 및 외부 진동을 가해 슬래브와 access floor에서의 가속도 응답을 측정하였다. 실험결과 댐퍼를 설치한 경우에 공진 응답은 댐퍼가 없는 경우에 비해 응답크기가 감소하고, 공진 최대치도 부분적으로 저진동수 대역으로 이동하는 경향으로 나타났다. 또한 저진동수 대역에서 보다는 고진동수 대역에서 가속도 성분의 감소가 크게 나타나고 있고, 특히 외부 진동에 대해서는 상당한 효과가 있다는 것을 알 수 있었다. 대상 구조물의 진동해석을 유한요소법에 의해 실시 하였으며 해석을 통해서도 스프링 댐퍼 시스템의 방진효과를 확인할 수 있었고, 실험과 해석의 결과가 잘 일치함을 알 수 있었다. 따라서 본 연구는 정밀 방.제진 시스템 및 미진동 제어 콘크리트 구조물 설계를 위해 유용하게 이용될 수 있으리라 판단된다.

This paper is on the vibration control of access floor on the frames of reinforced structure. In this study, the horizontal anti-vibration system using precise spring damper was developed and modeling and vibration analysis of the RC structure was performed for the control of horizontal vibration coused by machinery and worker's moving. Experiment was done in three cases, no damper at the RC structures, dampers connecting pedestal to pedestal and pedestal to the structure, for the investigation of the effect of the system on disigned RC structure. For each experiment, the occeleration responses on slab and access floor after giving impact wave and external vibration were measured. It was shown that the magnitude of resonance response of the system with dampers are smaller than without damper and the resonance peak also partly moved to low-frequency range. Furthermore. It was shown that the acceleration components of the system with domoers decreased greatly in high-frequency range and the system was very much effective especially for external vibration. In order to verify the anti-vibration effect of the developed system, the vibration analysis was also done for the system by using the finite element modelling. The analysis results was in good agreement with experimental results. Thus, It is concluded that this study is useful for the design of precise anti-vibration system and micro-vibration control of concrete structures.

저자
  • 변근주
  • 김문겸
  • 송하원
  • 이호범
