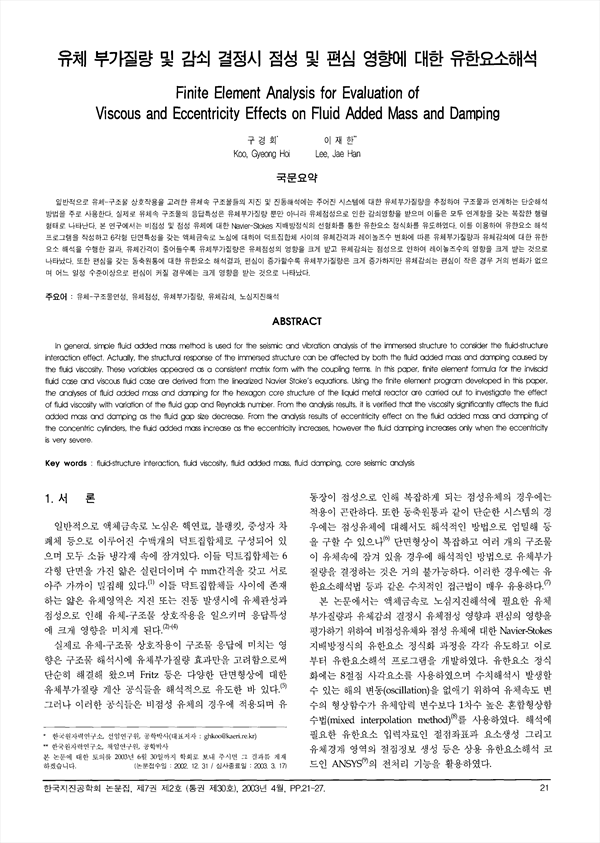

일반적으로 유체-구조물 상호작용을 고려한 유체속 구조물들의 지진 및 진동해석에는 주어진 시스템에 대한 유체부가질량을 추정하여 구조물관 연계하는 단순해석 방법을 주로 사용한다. 실제로 유체속 구조물의 응답특성은 유체부가질량 뿐만 아니라 유체점성으로 인한 감쇠영향을 받으며 이들은 모두 연계항을 갖는 복잡한 행렬 형태로 나타난다. 본 연구에서는 비점성 및 점성 유체에 대한 Navier-Stokes 지배방정식의 선형화를 통한 유한요소 정식화를 유도하였다. 이를 이용하여 유한요소 해석 프로그램을 작성하고 6각형 단면특성을 갖는 액체금속로 노심에 대하여 덕트집합체 사이의 유체간격과 레이놀즈수 변화에 따른 유체부가질량과 유체감쇠에 대한 유한 요소 해석을 수행한 결과, 유체간격이 줄어들수록 유체부가질량은 유체점성의 영향을 크게 받고 유체감쇠는 점성으로 인하여 레이놀즈수의 영향을 크게 받는 것으로 나타났다. 또한 편심을 갖는 동축원통에 대한 유한요소 해석결과, 편심이 증가할수록 유체부가질량은 크게 증가하지만 유체감쇠는 편심이 작은 경우 거의 변화가 없으며 어느 일정 수준이상으로 편심이 커질 경우에는 크게 영향을 받는 것으로 나타났다.
In general, simple fluid added mass method is used for the seismic and vibration analysis of the immersed structure to consider the fluid-structure interaction effect. Actually, the structural response of the immersed structure can be affected by both the fluid added mass and damping caused by the fluid viscosity. These variables appeared as a consistent matrix form with the coupling terms. In this paper, finite element formula for the inviscid fluid case and viscous fluid case are derived from the linearized Navier Stoke's equations. Using the finite element program developed in this paper, the analyses of fluid added mass and damping for the hexagon core structure of the liquid metal reactor are carried out to investigate the effect of fluid viscosity with variation of the fluid gap and Reynolds number. From the analysis results, it is verified that the viscosity significantly affects the fluid added mass and damping as the fluid gap size decrease. From the analysis results of eccentricity effect on the fluid added mass and damping of the concentric cylinders, the fluid added mass increase as the eccentricity increases, however the fluid damping increases only when the eccentricity is very severe.
