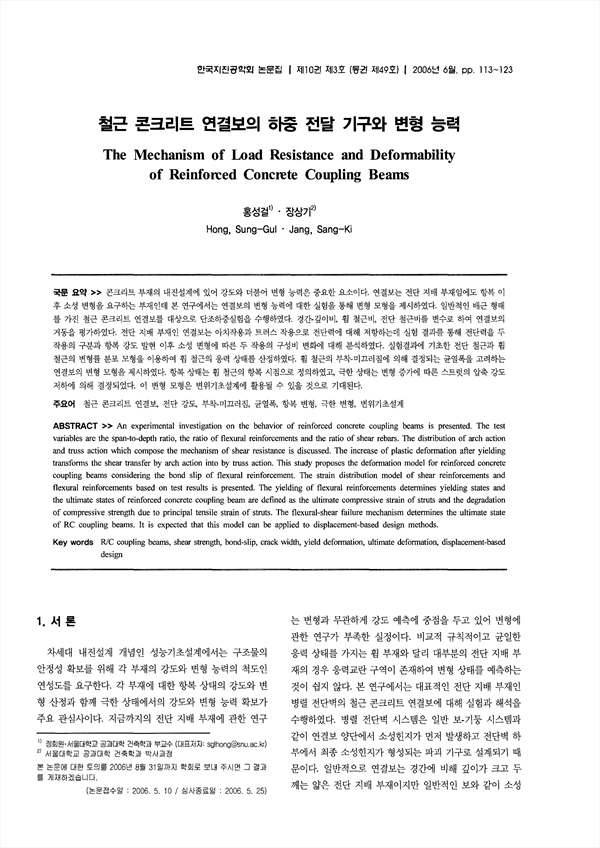

콘크리트 부재의 내진설계에 있어 강도와 더불어 변형 능력은 중요한 요소이다. 연결보는 전단 지배 부재임에도 항복 이후 소성 변형을 요구하는 부재인데 본 연구에서는 연결보의 변형 능력에 대한 실험을 통해 변형 모형을 제시하였다. 일반적인 배근 형태를 가진 철근 콘크리트 연결보를 대상으로 단조하중실험을 수행하였다. 경간-깊이비, 휨 철근비, 전단 철근비를 변수로 하여 연결보의 거동을 평가하였다. 전단 지배 부재인 연결보는 아치작용과 트러스 작용으로 전단력에 대해 저항하는데 실험 결과를 통해 전단력을 두 작용의 구분과 항복 강도 발현 이후 소성 변형에 따른 두 작용의 구성비 변화에 대해 분석하였다. 실험결과에 기초한 전단 철근과 휨 철근의 변형률 분포 모형을 이용하여 휨 철근의 응력 상태를 산정하였다. 휨 철근의 부착-미끄러짐에 의해 결정되는 균열폭을 고려하는 연결보의 변형 모형을 제시하였다. 항복 상태는 휨 철근의 항복 시점으로 정의하였고, 극한 상태는 변형 증가에 따른 스트럿의 압축 강도 저하에 의해 결정되었다. 이 변형 모형은 변위기초설계에 활용될 수 있을 것으로 기대된다.

An experimental investigation on the behavior of reinforced concrete coupling beams is presented. The test variables are the span-to-depth ratio, the ratio of flexural reinforcements and the ratio of shear rebars. The distribution of arch action and truss action which compose the mechanism of shear resistance is discussed. The increase of plastic deformation after yielding transforms the shear transfer by arch action into by truss action. This study proposes the deformation model for reinforced concrete coupling beams considering the bond slip of flexural reinforcement. The strain distribution model of shear reinforcements and flexural reinforcements based on test results is presented. The yielding of flexural reinforcements determines yielding states and the ultimate states of reinforced concrete coupling beam are defined as the ultimate compressive strain of struts and the degradation of compressive strength due to principal tensile strain of struts. The flexural-shear failure mechanism determines the ultimate state of RC coupling beams. It is expected that this model can be applied to displacement-based design methods.

• 홍성걸
• 장상기
