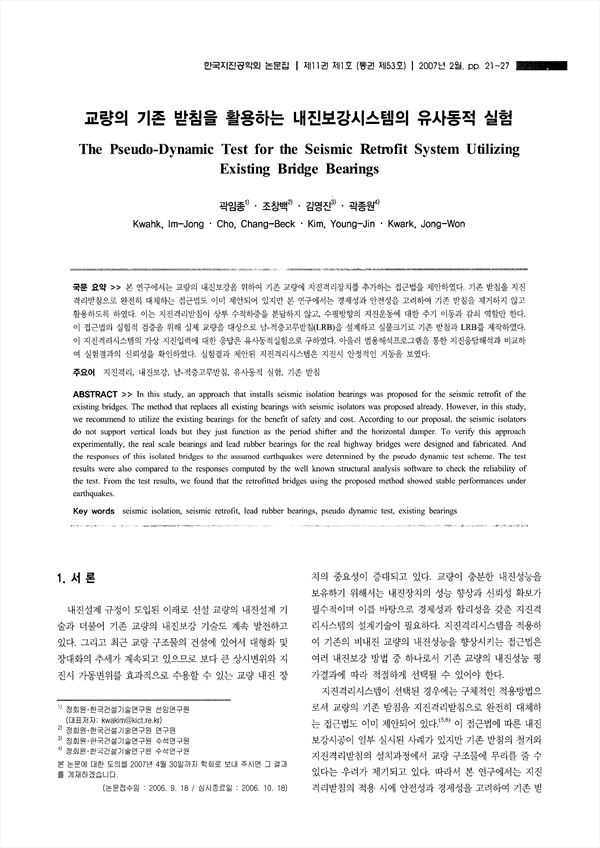

본 연구에서는 교량의 내진보강을 위하여 기존 교량에 지진격리장치를 추가하는 접근법을 제안하였다. 기존 받침을 지진 격리받침으로 완전히 대체하는 접근법도 이미 제안되어 있지만 본 연구에서는 경제성과 안전성을 고려하여 기존 받침을 제거하지 않고 활용하도록 하였다. 이는 지진격리받침이 상부 수직하중을 분담하지 않고, 수평방향의 지진운동에 대한 주기 이동과 감쇠 역할만 한다. 이 접근법의 실험적 검증을 위해 실제 교량을 대상으로 납-적층고무받침(LRB)을 설계하고 실물크기로 기존 받침과 LRB를 제작하였다. 이 지진격리시스템의 가상 지진입력에 대한 응답은 유사동적실험으로 구하였다. 아울러 범용해석프로그램을 통한 지진응답해석과 비교하여 실험결과의 신뢰성을 확인하였다. 실험결과 제안된 지진격리시스템은 지진시 안정적인 거동을 보였다.
In this study, an approach that installs seismic isolation bearings was proposed for the seismic retrofit of the existing bridges. The method that replaces all existing bearings with seismic isolators was proposed already. However, in this study, we recommend to utilize the existing bearings for the benefit of safety and cost. According to our proposal, the seismic isolators do not support vertical loads but they Just function as the period shifter and the horizontal damper. To verify this approach experimentally, the real scale bearings and lead rubber bearings far the real highway bridges were designed and fabricated. And the responses of this isolated bridges to the assumed earthquakes were determined by the pseudo dynamic test scheme. The test results were also compared to the responses computed by the well known structural analysis software to check the reliability of the test. From the test results, we found that the retrofitted bridges using the proposed method showed stable performances under earthquakes.
