한국의 고준위폐기물 기준 처분 시스템의 공학적 방벽에서의 T-H-M(Thermo-Hydro-Mechanical) 거동 실증을 위한 KENTEX(KAERI Engineering-scale T-H-M Experiment for Engineered Barrier System)실험 장치를 대상으로 열-수리-역학 연동현상 해석을 하여 온도, 포화도 및 응력의 변화를 예측하였다. 그리고 이들 변수와 열-수리-역학의 연동현상에 사용된 세물성법칙인 탄성물성법칙, 공극탄성 물성법칙 및 공극탄성-소성 물성법칙과의 관계를 분석하였다. 열-수리-역학 연동현상을 계산하는 데는 상용 유한요소 코드인 ABAQUS를 사용하였다. 열 계산에서 벤토나이트 내 온도는 히터 가열 후 초기에는 급격히 증가하다가 얼마의 시간이 경과한 후에는 거의 일정한 값에 도달하였다. 이 도달시간은 약 37.5일로 반경방향의 모든 지점(H=0.68m 일때)에서 정상상태에 도달한 것을 알 수 있었다. 즉, 히터와 벤토나이트 경계면에서는 , 벤토나이트와 외부 셀 경계면에서는 약 를 유지하였다. 열-수리-역학 연동현상 계산에서 시간에 따른 벤토나이트 포화도는 탄성 물성법칙, 공극탄성 물성법칙 및 공극탄성-소성 물성법칙의 세 경우 모두 거의 차이가 없었다. 열-수리-역학 계산 결과와 수리-역학 계산 결과의 비교에서 온도의 증가는 탄성 물성법칙 및 공극탄성 물성법칙 각각에 대해 시간이 경과함에 따라 포화도가 증가함을 초래해 포화가 빨리 진행됨을 알 수 있었다. 특히 히터에 가까운 쪽에서는물이 침투하고 있는 쪽 보다 포화도 증가가 큰 것으로 나타나 벤토나이트가 물로 포화되기 전의초기상태가 온도의 영향을 많이 받는 것을 알 수 있었다. 또한 응력은 세 물성 법칙 모두 시간의 경과에 따라 증가하는 경향을 보이나 탄성 물성법칙의 경우가 다른 두 경우보다 현저한 변화를 보이는데 이는 변형율이 탄성한계를 넘어서도 계속 작용하여 공극비 변화를 고려한 다른 두 물성법칙과 차이가 있음을 나타내고 있다. 그러나 공극탄성 물성법칙 및 공극탄성-소성 물성법칙의 경우에 열-수리-역학 계산 결과와 수리-역학 계산 결과를 비교하면 시간이 경과함에 따라 응력은 증가하지만 온도의 변화에 따른 서로의 응력의 차이는 작은 것을 알 수 있다. 즉 온도변화의 영향보다는 시간에 따른 포화도 변화의 영향이 더 큰 것으로 생각된다. 따라서 벤토나이트의 열-수리-역학 연동현상 해석에서 벤토나이트는 온도의 증가로 포화가 빨라지고, 포화도 증가는 응력을 증가시키는 결과를 보이므로 공극비, 열팽창 및 팽윤압 등의 영향을 받고 있는 것으로 이해된다. 그래서 벤토나이트의 열-수리-역학 연동현상 해석에서 벤토나이트는 공극비, 열팽창 및 팽윤압 등의 영향을 받으므로 탄성과 소성을 동시에 고려할 수 있는 물성법칙을 선택하는 것이 바람직하다.

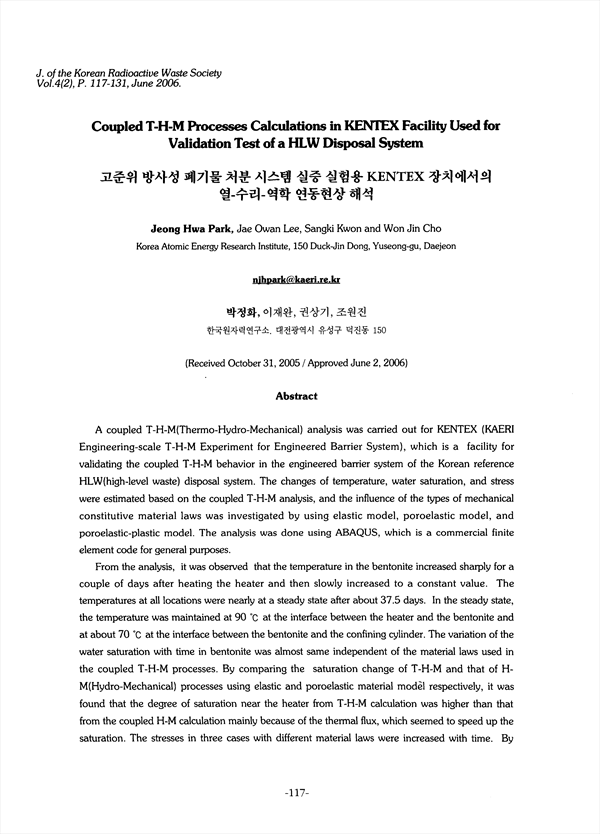

A coupled T-H-M(Thermo-Hydro-Mechanical) analysis was carried out for KENTEX (KAERI Engineering-scale T-H-M Experiment for Engineered Barrier System), which is a facility for validating the coupled T-H-M behavior in the engineered barrier system of the Korean reference HLW(high-level waste) disposal system. The changes of temperature, water saturation, and stress were estimated based on the coupled T-H-M analysis, and the influence of the types of mechanical constitutive material laws was investigated by using elastic model, poroelastic model, and poroelastic-plastic model. The analysis was done using ABAQUS, which is a commercial finite element code for general purposes. From the analysis, it was observed that the temperature in the bentonite increased sharply for a couple of days after heating the heater and then slowly increased to a constant value. The temperatures at all locations were nearly at a steady state after about 37.5 days. In the steady state, the temperature was maintained at at the interface between the heater and the bentonite and at about at the interface between the bentonite and the confining cylinder. The variation of the water saturation with time in bentonite was almost same independent of the material laws used in the coupled T-H-M processes. By comparing the saturation change of T-H-M and that of H-M(Hydro-Mechanical) processes using elastic and poroelastic material mod31 respectively, it was found that the degree of saturation near the heater from T-H-M calculation was higher than that from the coupled H-M calculation mainly because of the thermal flux, which seemed to speed up the saturation. The stresses in three cases with different material laws were increased with time. By comparing the stress change in H-M calculation using poroelasetic and poroelasetic-plastic model, it was possible to conclude that the influence of saturation on the stress change is higher than the influence of temperature. It is, therefore, recommended to use a material law, which can model the elastic-plastic behavior of buffer, since the coupled T-H-M processes in buffer is affected by the variation of void ratio, thermal expansion, as well as swelling pressure.

Abstract   요약   I. 서론   II. 열-수리-역학 연동현상   III. 물성법칙 및 입력 자료   IV. 계산결과 및 고찰   V. 결론 및 향후 연구 방향   참고문헌

• Jeong Hwa Park(한국원자력연구소) | 박정화
• Jae Owan Lee(한국원자력연구소) | 이재완
• Sangki Kwon(한국원자력연구소) | 권상기
• Won Jin Cho(한국원자력연구소) | 조원진
