논문 상세보기

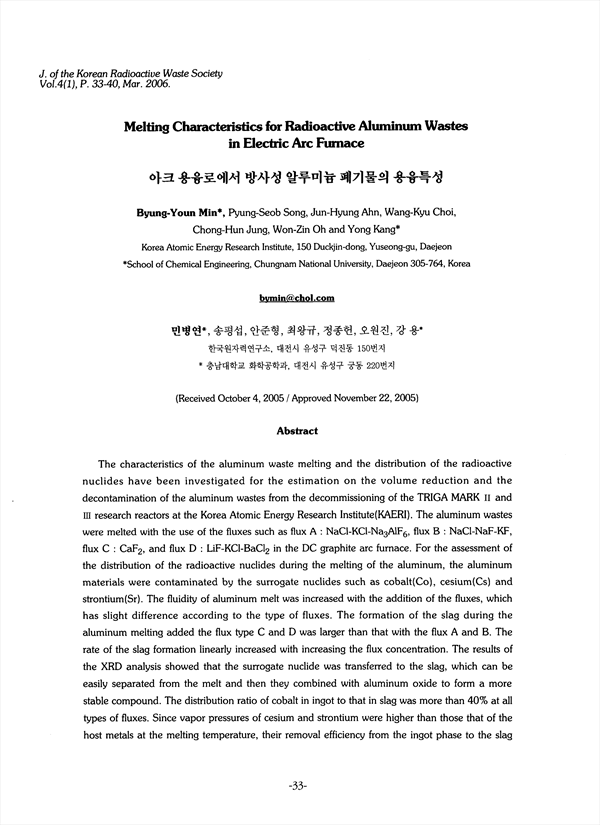

Melting Characteristics for Radioactive Aluminum Wastes in Electric Arc Furnace KCI 등재 SCOPUS
아크 용융로에서 방사성 알루미늄 폐기물의 용융특성
- 언어KOR
- URLhttps://db.koreascholar.com/Article/Detail/80410
pp.33-40
한국원자력연구소 내의 연구용 원자로(TRIGA II, III) 해체 시 발생한 방사성 알루미늄 해체 폐기물의 감용 및 제염 특성을 평가하기 위해 아크로에서 알루미늄의 용융 특성 및 방사성 핵종의 분배 특성에 대한 연구를 수행하였다. 알루미늄 폐기물은 흑연전극(graphite electrode)을 이용한 전기아크로에서 4가지 종류의 플럭스를 함께 첨가하여 용융시켰다. 또한 알루미늄의 용융 시 방사성 핵종의 분배 특성을 고찰하기 위해 알루미늄 시편에 방사성 모의 핵종인 코발트, 세슘, 스트론튬의 화합물을 오염시킨 후 혹연도가니에 넣어 알루미늄 용융실험을 수행하였다. 전기아크로에서 알루미늄의 용융실험을 수행한 결과 플럭스의 종류에 따라 다소 차이는 있으나 플럭스의 첨가에 의해 알루미늄 용융체의 유동성이 증가됨을 확인할 수 있었다. 아크 용융에 의해 생성된 슬래그의 발생량은 플럭스 A와 B를 첨가한 알루미늄 용융실험에 비해 플럭스 C와 D를 첨가한 실험에서 상대적으로 많은 양이 생성됨을 알 수 있었으며, 첨가된 플럭스의 양이 증가할수록 이에 비례하여 슬래그의 발생량이 증가함을 알 수 있었다. 슬래그(slag)의 XRD 분석을 통해 방사성 핵종이 주괴에서 슬래그 상으로 이동한 후 슬래그를 구성하고 있는 산화알루미늄과 결합하여 안정한 화합물로 슬래그 상에 포집됨을 알 수 있었다. 알루미늄 폐기물의 용융시 Co의 분배율은 플럭스를 첨가한 경우에 보다 높은 제염계수를 나타냈으며, 모든 플럭스에서 40% 이상의 제염 효과를 나타내었다. 반면에 휘발성 핵종인 Cs과 Sr은 주괴로부터 98% 이상이 제거되어 대부분이 슬래그상과 분진으로 이동되는 특성을 확인할 수 있었다.
The characteristics of the aluminum waste melting and the distribution of the radioactive nuclides have been investigated for the estimation on the volume reduction and the decontamination of the aluminum wastes from the decommissioning of the TRIGA MARK it and III research reactors at the Korea Atomic Energy Research Institute(KAERI). The aluminum wastes were melted with the use of the fluxes such as flux , and flux in the DC graphite arc furnace. For the assessment of the distribution of the radioactive nuclides during the melting of the aluminum, the aluminum materials were contaminated by the surrogate nuclides such as cobalt(Co), cesium(Cs) and strontium(Sr). The fluidity of aluminum melt was increased with the addition of the fluxes, which has slight difference according to the type of fluxes. The formation of the slag during the aluminum melting added the flux type C and D was larger than that with the flux A and B. The rate of the slag formation linearly increased with increasing the flux concentration. The results of the XRD analysis showed that the surrogate nuclide was transferred to the slag, which can be easily separated from the melt and then they combined with aluminum oxide to form a more stable compound. The distribution ratio of cobalt in ingot to that in slag was more than 40% at all types of fluxes. Since vapor pressures of cesium and strontium were higher than those that of the host metals at the melting temperature, their removal efficiency from the ingot phase to the slag and the dust phase was by up to 98%.
