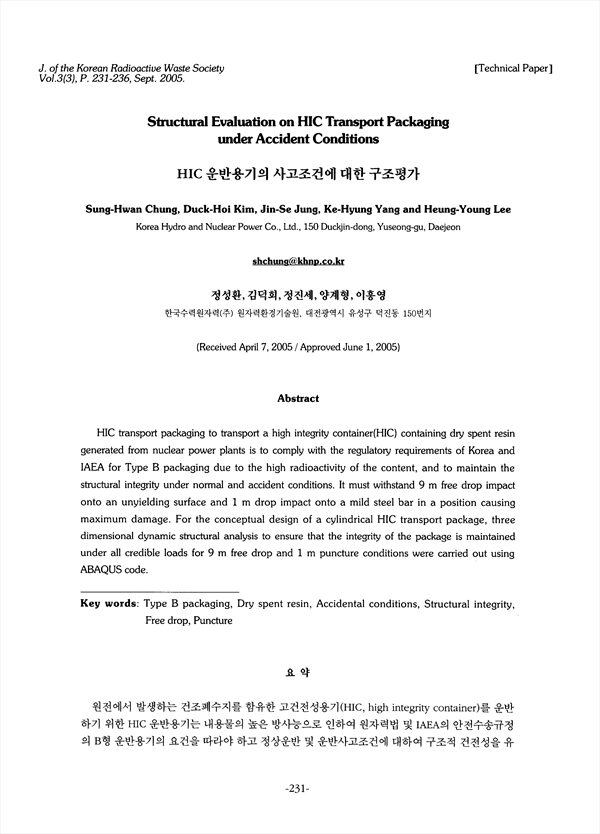

HIC 운반용기의 사고조건에 대한 구조평가
원전에서 발생하는 건조폐수지를 함유한 고건전성용기(HIC, high integrity container)를 운반하기 위한 HIC 운반용기는 내용물의 높은 방사능으로 인하여 원자력법 및 IAEA의 안전수송규정의 B형 운반용기의 요건을 따라야 하고 정상운반 및 운반사고조건에 대하여 구조적 건전성을 유지하여야 한다. 운반용기는 최대손상을 야기하는 위치에서 단단한 바닥면 위로 9 m 높이에서의 자유낙하충격 및 연강봉 위로의 1 m 높이에서의 낙하충격을 견디어야 한다. HIC 운반용기의 개념설계를 위하여 9 m 자유낙하 및 1 m 파열조건에 대하여 ABAQUS 전산코드를 이용한 3차원동적 구조해석을 수행하고 건전성을 평가하였다.
HIC transport packaging to transport a high integrity container(HIC) containing dry spent resin generated from nuclear power plants is to comply with the regulatory requirements of Korea and IAEA for Type B packaging due to the high radioactivity of the content, and to maintain the structural integrity under normal and accident conditions. It must withstand 9 m free drop impact onto an unyielding surface and 1 m drop impact onto a mild steel bar in a position causing maximum damage. For the conceptual design of a cylindrical HIC transport package, three dimensional dynamic structural analysis to ensure that the integrity of the package is maintained under all credible loads for 9 m free drop and 1 m puncture conditions were carried out using ABAQUS code.
