IP-2형 운반용기는 정상운반조건에서의 자유낙하시험 및 적층시험을 수행한 후에 운반내용물의 분산 및 유실이 없어야 하며 외부표면에서의 방사선량률이 20%이상 증가할 수 있는 차폐능력의 상실이 없어야 한다. 본 연구에서는 두꺼운 철판을 구조재로 사용하며 볼트체결방식의 뚜껑을 가진 IP-2형 운반용기에 대한 구조 안전성을 평가하기 위한 해석적인 방안을 제안하였다. 해석적인 방법을 통하여 원자력발전소에서 발생된 방사성폐기물 드럼을 폐기물 처리시설에서 임시저장고까지 운반하기 위한 두 종류의 IP-2형 방사성폐기물 운반용기에 대하여 자유낙하조건에서 운반내용물의 분산 및 유실과 차폐손실이 없음을 확인하였다. 자유낙하조건에서 운반내용물의 분산 및 유실을 평가하기 위하여 최대 볼트단면 평균응력값과 최대 뚜껑열림량을 볼트의 인장강도와 뚜껑부에 존재하는 단차와 비교 평가하였다. 또한 최대 차폐두께 감소량을 이용하여 차폐손실을 평가하였다. 자유낙하조건에 대한 동적충돌해석을 검증하고 구조 안전성을 시험적으로 평가하기 위하여 자유낙하시험을 다양한 방향으로 실시하였다. 자유낙하시험에서는 운반내용물의 분산 및 유실은 볼트체결방식의 뚜껑에서 볼트의 파손 및 플랜지의 변형 등을 검사하여 평가하였으며, 차폐손실은 초음파 두께 측정기를 이용한 차폐두께를 측정하여 평가하였다. 해석에 대한 검증을 위하여 시험에서 취득한 변형률과 가속도를 동일한 위치에서 얻어진 해석결과와 비교하였다. 해석결과는 시험결과에 비하여 보수적인 결과를 보여주므로 해석에서 입증한 IP-2형 방사성폐기물 운반용기의 안전성은 보수적인 결과이다. 마지막으로 유한요소해석을 통하여 적층조건에 대한 IP-2형 방사성폐기물 운반용기는 안전함을 입증하였다. 적층해석에서 차폐체의 응력은 항복응력에 비하여 1/3정도의 작은 값을 보였다. 두 종류의 IP-2형 방사성폐기물 운반용기는 정상운반조건에서의 자유낙하시험 및 적층시험에 대하여 안전함을 입증하였다.

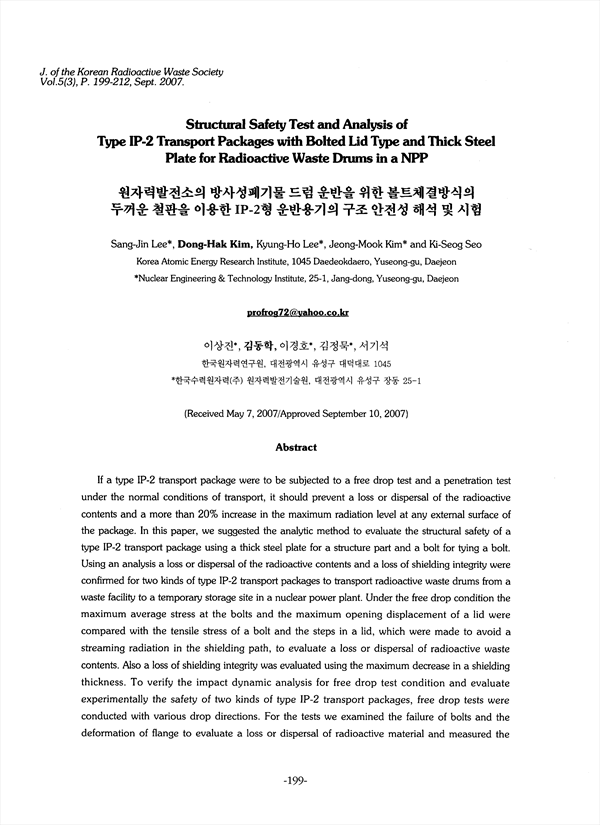

If a type IP-2 transport package were to be subjected to a free drop test and a penetration test under the normal conditions of transport, it should prevent a loss or dispersal of the radioactive contents and a more than 20% increase in the maximum radiation level at any external surface of the package. In this paper, we suggested the analytic method to evaluate the structural safety of a type IP-2 transport package using a thick steel plate for a structure part and a bolt for tying a bolt. Using an analysis a loss or dispersal of the radioactive contents and a loss of shielding integrity were confirmed for two kinds of type IP-2 transport packages to transport radioactive waste drums from a waste facility to a temporary storage site in a nuclear power plant. Under the free drop condition the maximum average stress at the bolts and the maximum opening displacement of a lid were compared with the tensile stress of a bolt and the steps in a lid, which were made to avoid a streaming radiation in the shielding path, to evaluate a loss or dispersal of radioactive waste contents. Also a loss of shielding integrity was evaluated using the maximum decrease in a shielding thickness. To verify the impact dynamic analysis for free drop test condition and evaluate experimentally the safety of two kinds of type IP-2 transport packages, free drop tests were conducted with various drop directions. For the tests we examined the failure of bolts and the deformation of flange to evaluate a loss or dispersal of radioactive material and measured the shielding thickness using a ultrasonic thickness gauge to assess a loss of shielding integrity. The strains and accelerations acquired from tests were compared with those by analyses to verify the impact dynamic analysis. The analytic results were larger than the those of test so that the analysis showed the conservative results. Finally, we evaluated the safety of the type IP-2 transport package under the stacking test condition using a finite element analysis. Under the stacking test condition, the maximum Tresca stress of the shielding material was 1/3 of the yielding stress. Two kinds of a type IP-2 transport package were safe for the free drop test condition and the stacking test condition.

Abstract   요약   I. 서론   II. IP-2형 방사성폐기물 운반용기   III. 자윤낙하시험조건에 대한 안전성 해석    가. IP-2-a형 운반용기    나. IP-2-b형 운반용기   IV. 자유낙하시험조건에 대한 안전성 시험    가. IP-2-a형 운반용기    나. IP-2-b형 운반용기    다. 낙하해석에 대한 검증   V. 적층시험 조건에 대한 안전성 해석   VI. 결론   참고문헌

• Sang-Jin Lee(Nuclear engineering & Technology Institute) | 이상진
• Dong-Hak Kim(Korea Atomic Energy Research Institute) | 김동학
• Kyung-Ho Lee(Nuclear engineering & Technology Institute) | 이경호
• Jeong-Mook Kim(Nuclear engineering & Technology Institute) | 김정묵
• Ki-Seog Seo(Korea Atomic Energy Research Institute) | 서기석
