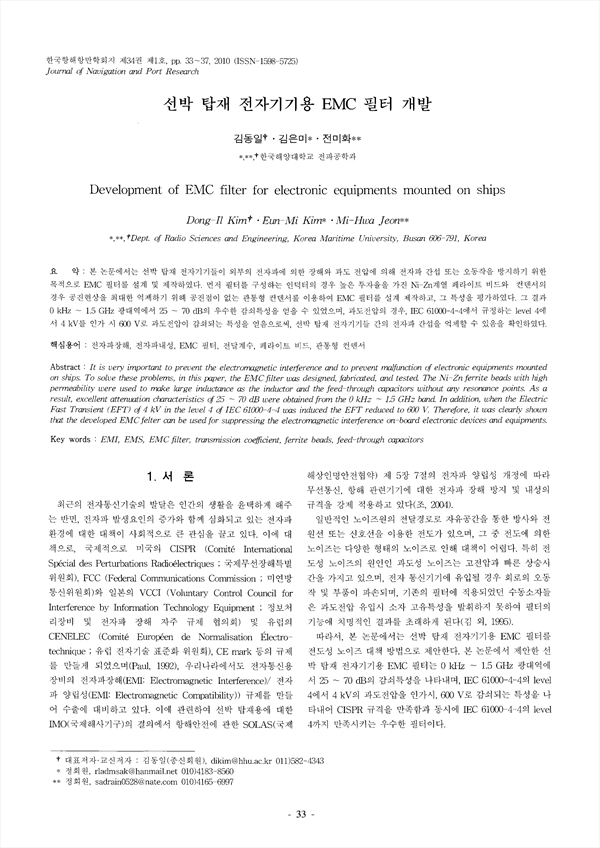

pp.33-37
본 논문에서는 선박 탑재 전자기기들이 외부의 전자파에 의한 장해와 과도 전압에 의해 전자파 간섭 또는 오동작을 방지하기 위한 목적으로 EMC 필터를 설계 및 제작하였다. 먼저 필터를 구성하는 인덕터의 경우 높은 투자율을 가진 Ni-Zn계열 페라이트 비드와 컨덴서의 경우 공진현상을 최대한 억제하기 위해 공진점이 없는 관통형 컨덴서를 이용하여 EMC 필터를 설계 제작하고, 그 특성을 평가하였다. 그 결과 0 kHz~1.5 GHz 광대역에서 25~70 dB의 우수한 감쇠특성을 얻을 수 있었으며, 과도진압의 경우, IEC 61000-4-4에서 규정하는 level 4에서 4 kV를 인가 시 600 V로 과도전압이 감쇠되는 특성을 얻음으로써, 선박 탑재 전자기기들 간의 전자파 간섭을 억제할 수 있음을 확인하였다.
It is very important to prevent the electromagnetic interference and to prevent malfunction of electronic equipments mounted on ships. To solve these problems, in this paper, the EMC filter was designed, fabricated, and tested. The Ni-Zn ferrite beads with high permeability were used to make large inductance as the inductor and the feed-through capacitors without any resonance points. As a result, excellent attenuation characteristics of 25~70 dB were obtained from the 0 kHz~1.5 GHz band. In addition, when the Electric Fast Transient (EFT) of 4 kV in the level 4 of IEC 61000-4-4 was induced the EFT reduced to 600 V. Therefore, it was clearly shown that the developed EMC felter can be used for suppressing the electromagnetic interference on-board electronic devices and equipments.
