논문 상세보기
pp.218-224

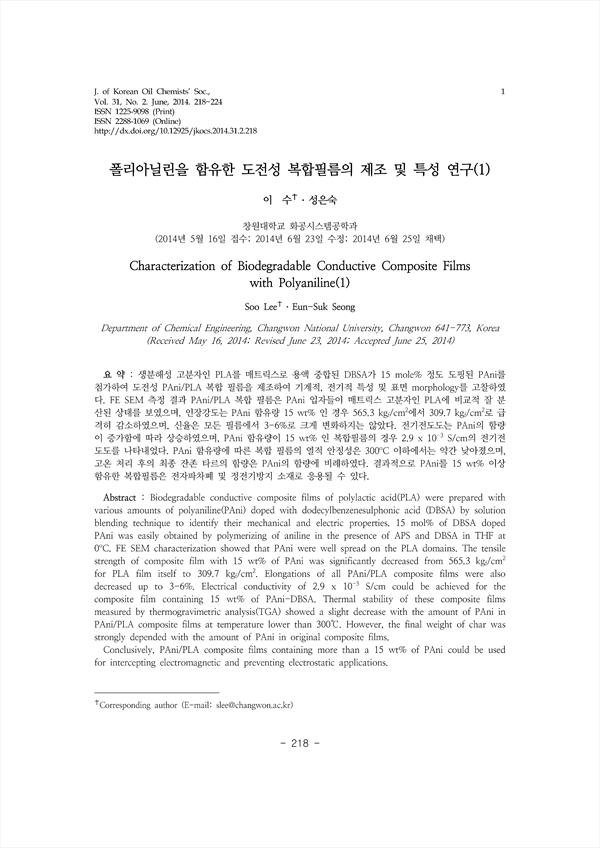

생분해성 고분자인 PLA를 매트릭스로 용액 중합된 DBSA가 15 mole% 정도 도핑된 PAni를 첨가하여 도전성 PAni/PLA 복합 필름을 제조하여 기계적, 전기적 특성 및 표면 morphology를 고찰하였다. FE SEM 측정 결과 PAni/PLA 복합 필름은 PAni 입자들이 매트릭스 고분자인 PLA에 비교적 잘 분산된 상태를 보였으며, 인장강도는 PAni 함유량 15 wt% 인 경우 565.3 kgf/cm2에서 309.7 kgf/cm2로 급격히 감소하였으며, 신율은 모든 필름에서 3-6%로 크게 변화하지는 않았다. 전기전도도는 PAni의 함량이 증가함에 따라 상승하였으며, PAni 함유량이 15 wt% 인 복합필름의 경우 2.9 x 10-3 S/cm의 전기전도도를 나타내었다. PAni 함유량에 따른 복합 필름의 열적 안정성은 300℃ 이하에서는 약간 낮아졌으며, 고온 처리 후의 최종 잔존 타르의 함량은 PAni의 함량에 비례하였다. 결과적으로 PAni를 15 wt% 이상 함유한 복합필름은 전자파차폐 및 정전기방지 소재로 응용될 수 있다.
Biodegradable conductive composite films of polylactic acid(PLA) were prepared with various amounts of polyaniline(PAni) doped with dodecylbenzenesulphonic acid (DBSA) by solution blending technique to identify their mechanical and electric properties. 15 mol% of DBSA doped PAni was easily obtained by polymerizing of aniline in the presence of APS and DBSA in THF at 0oC. FE SEM characterization showed that PAni were well spread on the PLA domains. The tensile strength of composite film with 15 wt% of PAni was significantly decreased from 565.3 kgf/cm2 for PLA film itself to 309.7 kgf/cm2. Elongations of all PAni/PLA composite films were also decreased up to 3-6%. Electrical conductivity of 2.9 x 10-3 S/cm could be achieved for the composite film containing 15 wt% of PAni-DBSA. Thermal stability of these composite films measured by thermogravimetric analysis(TGA) showed a slight decrease with the amount of PAni in PAni/PLA composite films at temperature lower than 300℃. However, the final weight of char was strongly depended with the amount of PAni in original composite films. Conclusively, PAni/PLA composite films containing more than a 15 wt% of PAni could be used for intercepting electromagnetic and preventing electrostatic applications.
