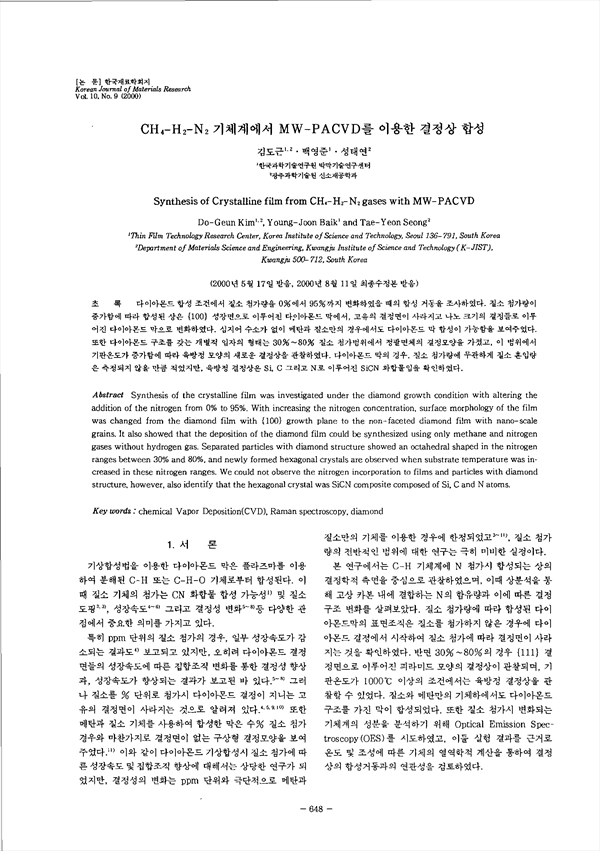

다이아몬드 합성 조건에서 질소 첨가량은 0%에서 95%까지 변화하였을 때의 합성 거동을 조사하였다. 질소 첨가량이 증가함에 따라 합성된 상은 100 성장면으로 이루어진 다이아몬드 막에서 고유의 결정면이 사라지고 나조 크기의 결정들로 이루어진 다이아몬 막으로 변화하였다. 심지어 수소가 없어 메탄과 질소만의 경우에서도 다이아몬드 막 합성이 가능함을 보여주었다. 또한 다이아몬드 구조를 갖는 개별적 입자의 형태는 30%∼80% 질소 첨가범위에서 정팔면체의 결정모양을 가졌고, 이 범위에서 기판온도가 증가함에 따라 육방정 모양의 새로운 결정상을 관찰하였다. 다이아몬드 막의 경우 질소, 첨가량에 무관하게 질소 혼입향은 측정되지 않을 만큼 적었지만, 육방정 결정상은 Si, C 그리고 N으로 이루어진 SiCN화합물임을 확인하였다.

• 김도근 | Kim, Do-Geun
• 백영준 | 백영준
• 성태연 | 성태연
