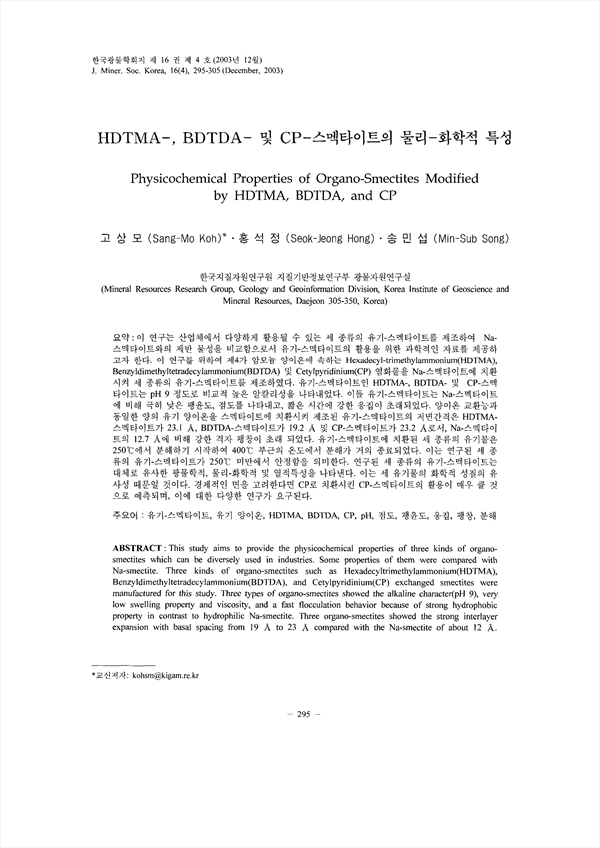

이 연구는 산업체에서 다양하게 활용될 수 있는 세 종류의 유기­스멕타이트를 제조하여 Na­스멕타이트와의 제반 물성을 비교함으로서 유기­스멕타이트의 활용을 위한 과학적인 자료를 제공하고자 한다. 이 연구를 위하여 제4가 암모늄 양이온에 속하는 Hexadecyl­trimethylammonium(HDTMA), Benzyldimethyltetradecylammonium(BDTDA) 및 Cetylpyridinium(CP) 염화물을 Na­스멕타이트에 치환시켜 세 종류의 유기­스멕타이트를 제조하였다. 유기­스멕타이트인 HDTMA­, BDTDA­ 및 CP­스멕타이트는 pH 9 정도로 비교적 높은 알칼리성을 나타내었다. 이들 유기­스멕타이트는 Na­스멕타이트에 비해 극히 낮은 팽윤도, 점도를 나타내고, 짧은 시간에 강한 응집이 초래되었다. 양이온 교환능과 동일한 양의 유기 양이온을 스멕타이트에 치환시켜 제조된 유기­스멕타이트의 저면간격은 HDTMA­스멕타이트가 23.1a, BDTDA­스멕타이트가 19.2a 및 CP­스멕타이트가 23.2a로서, Na­스멕타이트의 12.7a에 비해 강한 격자 팽창이 초래 되었다. 유기­스멕타이트에 치환된 세 종류의 유기물은 250℃에서 분해하기 시작하여 400℃ 부근의 온도에서 분해가 거의 종료되었다. 이는 연구된 세 종류의 유기­스멕타이트가 250℃ 미만에서 안정함을 의미한다. 연구된 세 종류의 유기­스멕타이트는 대체로 유사한 광물학적, 물리­화학적 및 열적특성을 나타낸다. 이는 세 유기물의 화학적 성질의 유사성 때문일 것이다. 경제적인 면을 고려한다면 CP로 치환시킨 CP­스멕타이트의 활용이 매우 클 것으로 예측되며, 이에 대한 다양한 연구가 요구된다.

This study aims to provide the physicochemical properties of three kinds of organo­smectites which can be diversely used in industries. Some properties of them were compared with Na­smectite. Three kinds of organo­smectites such as Hexadecyltrimethylammonium(HDTMA), Benzyldimethyltetradecylammonium(BDTDA), and Cetylpyridinium(CP) exchanged smectites were manufactured for this study. Three types of organo­smectites showed the alkaline character(pH 9), very low swelling property and viscosity, and a fast flocculation behavior because of strong hydrophobic property in contrast to hydrophilic Na­smectite. Three organo­smectites showed the strong interlayer expansion with basal spacing from 19a to 23a compared with the Na­smectite of about 12 a. Organic cations such as HDTMA, BDTDA, and CP exchanged into smectite were completely decomposed in the temperature range from 250℃ to 400℃. Generally, three organo­smectites showed the similar mineralogical, physicochemical and thermal properties. But their properties are quite different from Na­smectite. Considering economically, CP exchanged smectite would be used for the diverse utilization field in the future time.

• 고상모
• 홍석정
• 송민섭
