논문 상세보기
pp.313-320

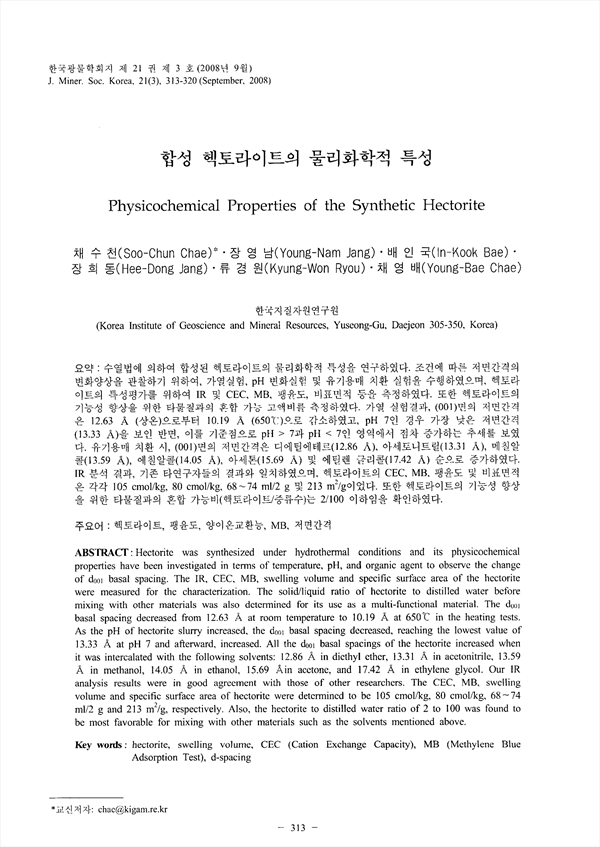

수열법에 의하여 합성된 헥토라이트의 물리화학적 특성을 연구하였다. 조건에 따른 저면간격의 변화양상을 관찰하기 위하여, 가열실험, pH 변화실험 및 유기용매 치환 실험을 수행하였으며, 헥토라이트의 특성평가를 위하여 IR 및 CEC, MB, 팽윤도, 비료면적 등을 측정하였다. 또한 헥토라이트의 기능성 향상을 위한 타물질과의 혼합 가능 고액비를 측정하였다. 가열 실험결과, (001)면의 저면간격은 12.63 a (상온)으로부터 10.19 a (650℃)으로 감소하였고, pH 7인 경우 가장 낮은 저면간격(13.33 a)을 보인 반면, 이를 기준점으로 pH 〉 7과 pH 〈 7인 영역에서 점차 증가하는 추세를 보였다. 유기용매 치환 시, (001)면의 저면간격은 디에틸에테의(12.86 a), 아세토니트릴(13.31a), 메칠알콜(13.59 a), 에칠알콜(14.05 a), 아세톤(15.69 a) 및 에틸렌 글리콜(17.42 a) 순으로 증가하였다. IR 분석 결과, 기존 타연구자들의 결과와 일치하였으며, 치토라이트의 CEC, MB, 팽윤도 및 비교면적은 각각 105 cmol/, 80 cmol/kg, 68~74ml/2g 및 213m2/g이었다. 또한 헥토라이트의 기능성 향상을 위한 타물질과의 혼합 가능비(헥토라이트/증류수)는 2/100 이하임을 확인하였다.
Hectorite was synthesized under hydrothermal conditions and its physicochemical properties have been investigated in terms of temperature, pH, and organic agent to observe the change of doll basal spacing. The IR, CEC, MB, swelling volume and specific surface area of the hectorite were measured for the characterization. The solid/liquid ratio of hectorite to distilled water before mixing with other materials was also determined for its use as a multi-functional material. The d001 basal spacing decreased from 12.63 a at room temperature to 10.19 a at 650℃ in the heating tests. As the pH of hectorite slurry increased. the d001 basal spacing decreased. reaching the lowest value of 13.33 a at pH 7 and afterward, increased. All the fool basal spacings of the hectorite increased when it was intercalated with the following solvents: 12.86 a in diethyl ether, 13.31 a in acetonitrile. 13.59 a in methanol, 14.05 a in ethanol, 15.69 a in acetone, and 17.42 a in ethylene glycol. Our IR analysis results were in good agreement with those of other researchers. The CEC, MB, swelling volume and specific surface area of hectorite were determined to be 105 cmol/kg, 80 cmol/kg, 68~74ml/2g and 213m2/g, respectively. Also, the hectorite to distilled water ratio of 2 to 100 was found to be most favorable for mixing with other materials such as the solvents mentioned above.
