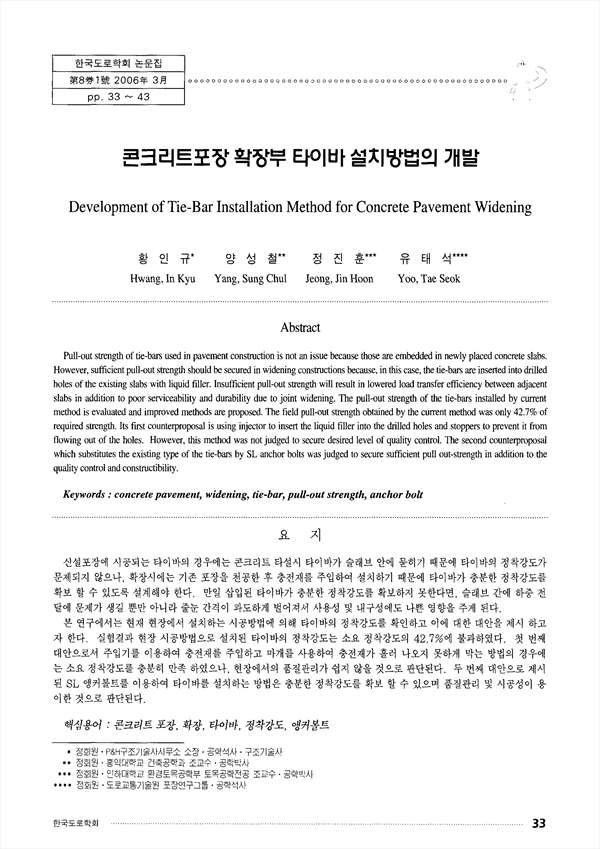

콘크리트포장 확장부 타이바 설치방법의 개발 KCI 등재

Development of Tie-Bar Installation Method for Concrete Pavement Widening

  • 언어KOR
  • URLhttps://db.koreascholar.com/Article/Detail/249508
구독 기관 인증 시 무료 이용이 가능합니다. 4,200원
한국도로학회논문집 (International journal of highway engineering)
한국도로학회 (Korean Society of Road Engineers)
초록

신설포장에 시공되는 타이바의 경우에는 콘크리트 타설시 타이바가 슬래브 안에 묻히기 때문에 타이바의 정착강도가 문제되지 않으나, 확장시에는 기존 포장을 천공한 후 충전재를 주입하여 설치하기 때문에 타이바가 충분한 정착강도를 확보 할 수 있도록 설계해야 한다. 만일 삽입된 타이바가 충분한 정착강도를 확보하지 못한다면, 슬래브 간에 하중 전달에 문제가 생길 뿐만 아니라 줄눈 간격이 과도하게 벌어져서 사용성 및 내구성에도 나쁜 영향을 주게 된다. 본 연구에서는 현재 현장에서 설치하는 시공방법에 의해 타이바의 정착강도를 확인하고 이에 대한 대안을 제시 하고자 한다. 실험결과 현장 시공방법으로 설치된 타이바의 정착강도는 소요 정착강도의 42.7%에 불과하였다. 첫 번째 대안으로서 주입기를 이용하여 충전재를 주입하고 마개를 사용하여 충전재가 흘러 나오지 못하게 막는 방법의 경우에는 소요 정착강도를 충분히 만족 하였으나, 현장에서의 품질관리가 쉽지 않을 것으로 판단된다. 두 번째 대안으로 제시된 SL 앵커볼트를 이용하여 타이바를 설치하는 방법은 충분한 정착강도를 확보 할 수 있으며 품질관리 및 시공성이 용이 한 것으로 판단된다.

Pull-out strength of tie-bin used in pavement construction is not an issue because those are embedded in newly placed concrete slabs. However, sufficient pull-out strength should be secured in widening constructions because, in case, the tie-bars are inserted into drilled holes of the existing slabs with liquid filler. Insufficient pull-out strength will result in lowered load transfer efficiency between adjacent slabs in addition to poor serviceability and durability due to joint widening. The pull-out strength of the tie-bars installed by current method is evaluated and improved methods are proposed. The field pull-out strength obtained by the current method was only 42.7% of required strength. Its first counterproposal is using to insert the liquid filler into drilled holes and stoppers to prevent it from flowing out of the holes. However, this method was not judged to secure desired level of quality control. The second counterproposal which substitutes the existing type of the tie-bars by SL anchor bolts was judged to secure sufficient pull out-strength in addition to the quality control and constructibility.

저자
  • 황인규 | Hwang, In-Kyu
  • 양성철 | Yang, Sung-Chul
  • 정진훈 | Jeong, Jin-Hoon
  • 유태석 | Yoo, Tae-Seok
