논문 상세보기
pp.23-33
시설하우스에 이용되는 시설자재의 규격화와 품질개선을 유도하기 위하여 피복자재의 종류별, 두께별로 물리적 기계적 특성을 시험 분석하였다. 피복재의 물리적 기계적 특성은 충격강도, 인장 인열강도 및 파장별 투과율을 측정하였으며, 시험한 결과를 요약하면 다음과 같다. 1. 다트식 낙추시험에서 연질필름의 충격 강도는 피복재가 두꺼울수록 파괴하중이 증가하여 50% 파괴수준의 하중이 158-213g 범위에 있었으며, LDPE 필름이 대체로 높게 나타났다. 2. 충격파괴정도를 보면 전혀 파괴되지 않는 최대 충격하중이 62-192g 범위였으며, 0.05mm에 비해 0.1mm 두께의 필름이 충격에 견디는 힘이 1.8-3.2배 더 강한 것으로 나타났다. 3. 인장하중은 0.95-2.22kg 범위로 피복재 길이 방향이 높고, LDPE 필름이 높게 나타났으며, 신장율은 345-1020% 범위로 길이보다 폭방향이 1.4-2.7배 더 신장되는 것으로 나타났다. 4. 인열강도는 80.S-121.7kg/cm의 범위로 LDPE 필름이 높고 EVA가 낮은 것으로 나타났으며, 길이방향보다 폭방향이 더 큰 값으로 나타났다. 5. 연질필름의 종류별 광투과특성은 자외선 영역에서 87-92%로 큰 차이가 나타나지 않았으나 가시광선 영역에서 높은 투광율을 나타내었다.

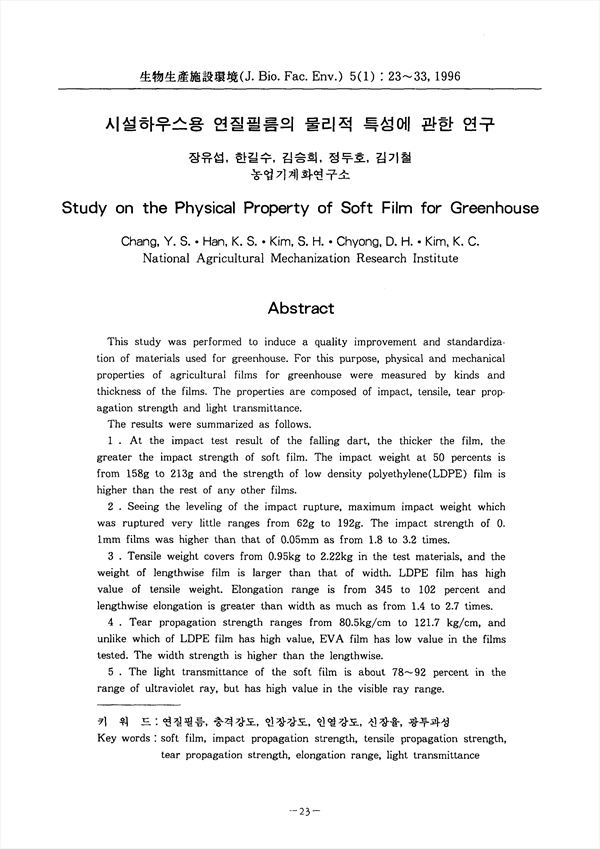

This study was performed to induce a quality improvement and standardization of materials used for greenhouse. For this purpose, physical and mechanical properties of agricultural films for greenhouse were measured by kinds and thickness of the films. The properties are composed of impact, tensile, tear propagation strength and light transmittance. The results were summarized as follows. 1. At the impact test result of the falling dart, the thicker the film, the greater the impact strength of soft film. The impact weight at 50 percents is from 158g to 213g and the strength of low density polyethylene(LDPE) film is higher than the rest of any other films. 2. Seeing the leveling of the impact rupture, maximum impact weight which was ruptured very little ranges from 62g to 192g. The impact strength of 0.1mm films was higher than that of 0.05mm as from 1.8 to 3.2 times. 3. Tensile weight covers from 0.95kg to 2.22kg in the test materials, and the weight of lengthwise film is larger than that of width. LDPE film has high value of tensile weight. Elongation range is from 345 to 102 percent and lengthwise elongation is greater than width as much as from 1.4 to 2.7 times. 4. Tea. propagation strength ranges from 80.5kg/cm to 121.7kg/cm, and unlike which of LDPE film has high value, EVA film has low value in the films tested. The width strength is higher than the lengthwise. 5. The light transmittance of the soft film is about 78-92 percent in the range of ultraviolet ray, but has high value in the visible ray range.
