캐나다까지 장거리 수출조건은 선적 후 통관까지 20일 동안은 7±1℃와 90% 상대습도가 유지되었고, 이후 저장창고 이송전에 3시간만에 13℃까지 상승한 후 저장창고 이송후 3일간 3~4℃와 90% 상대습도를 나타내었다. 이후 상온조건의 판매소에서는 16℃에 60% 이하의 상대습도를 나타내었다. 이상의 유통조건을 기초로 7℃, 90% 상대습도에서 15일간 저장한 후 20℃, 55% 상대습도에서 7일간 저장하는 조건에서 MA저장 실험을 실시하였다. 포장방법에는 무처리와 기존의 유공포장(6mm 직경의 구멍이 18holes/m2) 그리고 레이저로 가공한 3가지 비천공 필름 (산소 투과도 5,000과 20,000 그리고 100,000cc/m2·day·atm)로 하였다. 저장 중 생체중 감소는 3가지에서는 1% 이하였으나, 유공처리과 무처리는 4% 이상으로 품질 저하가 나타났다. 상온으로 이동한 저장 15일 후 포장재내 대기조성이 5,000cc/m2·day·atm비천공필름처리는 산소 5%, 이산화탄소 15%를 나타내었고, 20,000cc/m2·day·atm 비천공필름처리는 산소 16%, 이산화탄소 4~5%를 나타내어, 이들처리에서는 이산화탄소 농도가 파프리카의 적정 범위를 상회하였다. 포장재내 에틸렌 농도는 처리간 큰차이가 없었다. 저장 중 외관상 품질은 이산화탄소 농도가 적절하게 유지되었던 100,000cc/m2·day·atm 비천공필름처리에서 가장 높게 유지되었으며, 경도와 당도는 비천공 필름간 차이에 통계적 유의성은 없었다. 이상의 결과로 보아 20일 이상의 장기 유통 중 판매가 상온에서 이루어질 경우 포장내 이산화탄소 농도가 3% 이하로 유지될 수 있는 100,000cc/m2·day·atm의 통기성을 가장 포장재가 파프리카 MAP에 적합하다고 사료된다.

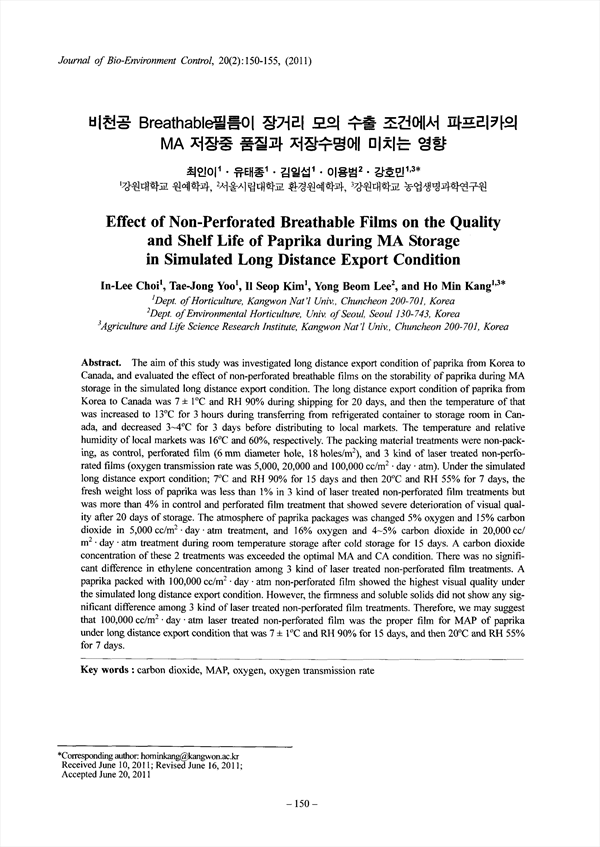

The aim of this study was investigated long distance export condition of paprika from Korea to Canada, and evaluated the effect of non-perforated breathable films on the storability of paprika during MA storage in the simulated long distance export condition. The long distance export condition of paprika from Korea to Canada was 7±1℃ and RH 90% during shipping for 20 days, and then the temperature of that was increased to 13℃ for 3 hours during transferring from refrigerated container to storage room in Canada, and decreased 3~4℃ for 3 days before distributing to local markets. The temperature and relative humidity of local markets was 16℃ and 60%, respectively. The packing material treatments were non-packing, as control, perforated film (6 mm diameter hole, 18holes/m2), and 3 kind of laser treated non-perforated films (oxygen transmission rate was 5,000, 20,000 and 100,000 cc/m2·day·atm). Under the simulated long distance export condition; 7℃ and RH 90% for 15 days and then 20℃ and RH 55% for 7 days, the fresh weight loss of paprika was less than 1% in 3 kind of laser treated non-perforated film treatments but was more than 4% in control and perforated film treatment that showed severe deterioration of visual quality after 20 days of storage. The atmosphere of paprika packages was changed 5% oxygen and 15% carbon dioxide in 5,000 cc/m2·day·atm treatment, and 16% oxygen and 4~5% carbon dioxide in 20,000 cc/m2·day·atm treatment during room temperature storage after cold storage for 15 days. A carbon dioxide concentration of these 2 treatments was exceeded the optimal MA and CA condition. There was no significant difference in ethylene concentration among 3 kind of laser treated non-perforated film treatments. A paprika packed with 100,000 cc/m2·day·atm non-perforated film showed the highest visual quality under the simulated long distance export condition. However, the firmness and soluble solids did not show any significant difference among 3 kind of laser treated non-perforated film treatments. Therefore, we may suggest that 100,000 cc/m2·day·atm laser treated non-perforated film was the proper film for MAP of paprika under long distance export condition that was 7±1℃ and RH 90% for 15 days, and then 20℃ and RH 55% for 7 days.

• 최인이 | Choi, In-Lee
• 유태종 | Yoo, Tae-Jong
• 김일섭 | Kim, Il-Seop
• 이용범 | Lee, Yong-Beom
• 강호민 | Kang, Ho-Min
