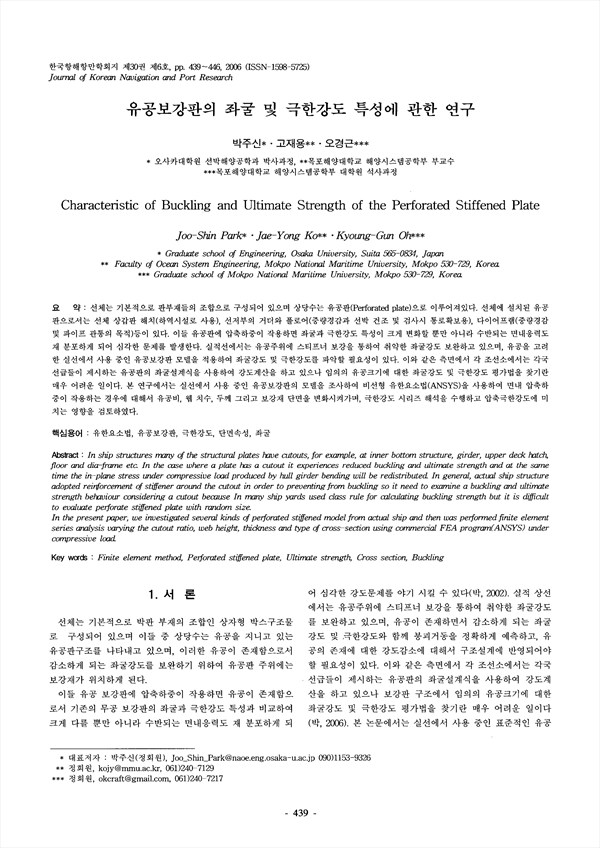

pp.439-446
선체는 기본적으로 판부재들의 조합으로 구성되어 있으며 상당수는 유공판(Perforated plate)으로 이루어져있다. 선체에 설치된 유공판으로서는 선체 상갑판 해치(하역시설로 사용), 선저부의 거더와 플로어(중량경감과 선박 건조 및 검사시 통로확보용), 다이어프램(중량경감 및 파이프 관통의 목적)등이 있다. 이들 유공판에 압축하중이 작용하면 좌굴과 극한강도 특성이 크게 변화할 뿐만 아니라 수반되는 면내응력도재 분포하게 되어 심각한 문제를 발생한다. 실적선에서는 유공주위에 스티프너 보강을 통하여 취약한 좌굴강도 보완하고 있으며, 유공을 고려한 실선에서 사용 중인 유공보강판 모델을 적용하여 좌굴강도 및 극한강도를 파악할 필요성이 있다. 이와 같은 측면에서 각 조선소에서는 각국 선급들이 제시하는 유공판의 좌굴설계식을 사용하여 강도계산을 하고 있으나 임의의 유공크기에 대한 좌굴강도 및 극한강도 평가법을 찾기란 매우 어려운 일이다. 본 연구에서는 실선에서 사용 중인 유공보강판의 모델을 조사하여 비선형 유한요소법(ANSYS)을 사용하여 면내 압축하중이 작용하는 경우에 대해서 유공비, 웹 치수, 두께 그리고 보강재 단면을 변화시켜가며, 극한강도 시리즈 해석을 수행하고 압축극한강도에 미치는 영향을 검토하였다.
In ship structures many of the structural plates have cutouts, for example, at inner bottom structure, girder, upper deck hatch, floor and dia-frame etc. In the case where a plate has a cutout it experiences reduced buckling and ultimate strength and at the same time the in-plane stress under compressive load produced by hull girder bending will be redistributed In general, actual ship structure adopted reinforcement of stiffener around the cutout in order to preventing from buckling so it need to examine a buckling and ultimate strength behaviour considering a cutout because In many ship yards used class rule for calculating buckling strength but it is difficult to evaluate perforate stiffened plate with random size. In the present paper, we investigated several kinds of perforated stiffened model from actual ship and then was performed finite element series analysis varying the cutout ratio, web height, thickness and type of cross-section using commercial FEA program(ANSYS) under compressive load.
