논문 상세보기
pp.53-62

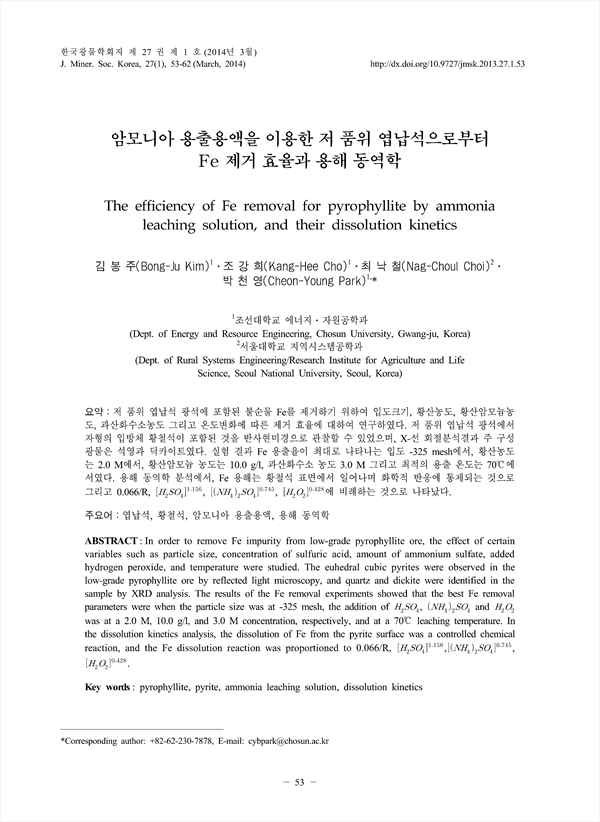

저 품위 엽납석 광석에 포함된 불순물 Fe를 제거하기 위하여 입도크기, 황산농도, 황산암모늄농도, 과산화수소농도 그리고 온도변화에 따른 제거 효율에 대하여 연구하였다. 저 품위 엽납석 광석에서 자형의 입방체 황철석이 포함된 것을 반사현미경으로 관찰할 수 있었으며, X-선 회절분석결과 주 구성광물은 석영과 딕카이트였다. 실험 결과 Fe 용출율이 최대로 나타나는 입도 -325 mesh에서, 황산농도는 2.0 M에서, 황산암모늄 농도는 10.0 g/l, 과산화수소 농도 3.0 M 그리고 최적의 용출 온도는 70℃에서였다. 용해 동역학 분석에서, Fe 용해는 황철석 표면에서 일어나며 화학적 반응에 통제되는 것으로 그리고 0.066/R, [H2SO4]1.156, [(NH4)2SO4]0.745, [H2O2]0.428 에 비례하는 것으로 나타났다.
In order to remove Fe impurity from low-grade pyrophyllite ore, the effect of certain variables such as particle size, concentration of sulfuric acid, amount of ammonium sulfate, added hydrogen peroxide, and temperature were studied. The euhedral cubic pyrites were observed in the low-grade pyrophyllite ore by reflected light microscopy, and quartz and dickite were identified in the sample by XRD analysis. The results of the Fe removal experiments showed that the best Fe removal parameters were when the particle size was at -325 mesh, the addition of H2SO4, (NH4)2SO4 and H2O2 was at a 2.0 M, 10.0 g/l, and 3.0 M concentration, respectively, and at a 70℃ leaching temperature. In the dissolution kinetics analysis, the dissolution of Fe from the pyrite surface was a controlled chemical reaction, and the Fe dissolution reaction was proportioned to 0.066/R, [H2SO4]1.156, [(NH4)2SO4]0.745, [H2O2]0.428
