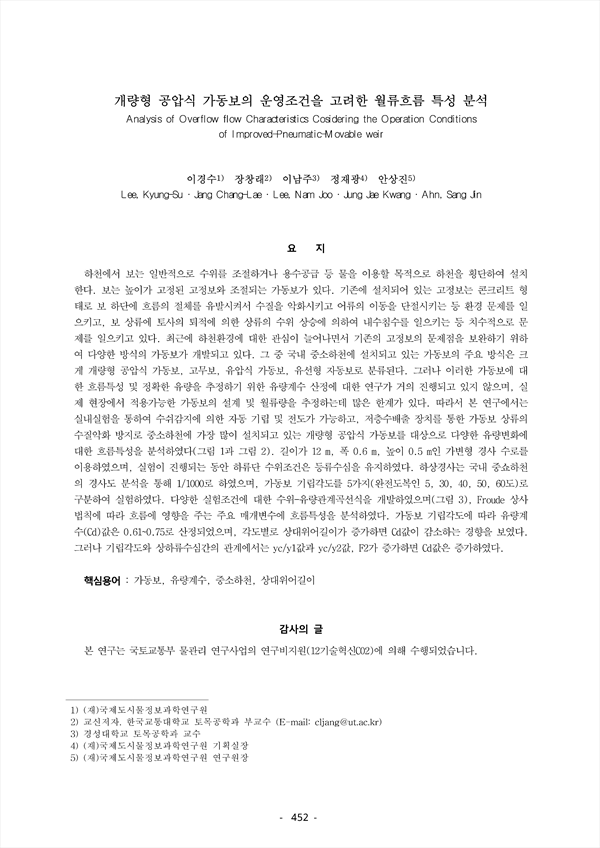

하천에서 보는 일반적으로 수위를 조절하거나 용수공급 등 물을 이용할 목적으로 하천을 횡단하여 설치한다. 보는 높이가 고정된 고정보와 조절되는 가동보가 있다. 기존에 설치되어 있는 고정보는 콘크리트 형태로 보 하단에 흐름의 절체를 유발시켜서 수질을 악화시키고 어류의 이동을 단절시키는 등 환경 문제를 일으키고, 보 상류에 토사의 퇴적에 의한 상류의 수위 상승에 의하여 내수침수를 일으키는 등 치수적으로 문제를 일으키고 있다. 최근에 하천환경에 대한 관심이 늘어나면서 기존의 고정보의 문제점을 보완하기 위하여 다양한 방식의 가동보가 개발되고 있다. 그 중 국내 중소하천에 설치되고 있는 가동보의 주요 방식은 크게 개량형 공압식 가동보, 고무보, 유압식 가동보, 유선형 자동보로 분류된다. 그러나 이러한 가동보에 대한 흐름특성 및 정확한 유량을 추정하기 위한 유량계수 산정에 대한 연구가 거의 진행되고 있지 않으며, 실제 현장에서 적용가능한 가동보의 설계 및 월류량을 추정하는데 많은 한계가 있다. 따라서 본 연구에서는 실내실험을 통하여 수쉬감지에 의한 자동 기립 및 전도가 가능하고, 저층수배출 장치를 통한 가동보 상류의 수질악화 방지로 중소하천에 가장 많이 설치되고 있는 개량형 공압식 가동보를 대상으로 다양한 유량변화에 대한 흐름특성을 분석하였다(그림 1과 그림 2). 길이가 12 m, 폭 0.6 m, 높이 0.5 m인 가변형 경사 수로를 이용하였으며, 실험이 진행되는 동안 하류단 수위조건은 등류수심을 유지하였다. 하상경사는 국내 중쇼하천의 경사도 분석을 통해 1/1000로 하였으며, 가동보 기립각도를 5가지(완전도복인 5, 30, 40, 50, 60도)로 구분하여 실험하였다. 다양한 실험조건에 대한 수위-유량관계곡선식을 개발하였으며(그림 3), Froude 상사법칙에 따라 흐름에 영향을 주는 주요 매개변수에 흐름특성을 분석하였다. 가동보 기립각도에 따라 유량계수(Cd)값은 0.61~0.75로 산정되었으며, 각도별로 상대위어길이가 증가하면 Cd값이 감소하는 경향을 보였다. 그러나 기립각도와 상하류수심간의 관계에서는 yc/y1값과 yc/y2값, F2가 증가하면 Cd값은 증가하였다.
