논문 상세보기

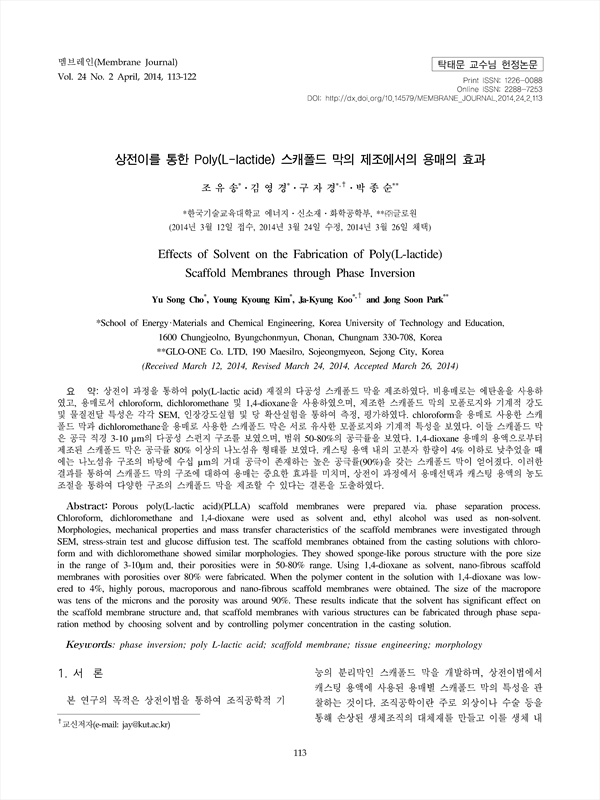

상전이 과정을 통하여 poly(L-lactic acid) 재질의 다공성 스캐폴드 막을 제조하였다. 비용매로는 에탄올을 사용하였고, 용매로서 chloroform, dichloromethane 및 1,4-dioxane을 사용하였으며, 제조한 스캐폴드 막의 모폴로지와 기계적 강도 및 물질전달 특성은 각각 SEM, 인장강도실험 및 당 확산실험을 통하여 측정, 평가하였다. chloroform을 용매로 사용한 스캐폴드 막과 dichloromethane을 용매로 사용한 스캐폴드 막은 서로 유사한 모폴로지와 기계적 특성을 보였다. 이들 스캐폴드 막은 공극 직경 3-10 µm의 다공성 스펀지 구조를 보였으며, 범위 50-80%의 공극률을 보였다. 1,4-dioxane 용매의 용액으로부터제조된 스캐폴드 막은 공극률 80% 이상의 나노섬유 형태를 보였다. 캐스팅 용액 내의 고분자 함량이 4% 이하로 낮추었을 때에는 나노섬유 구조의 바탕에 수십 µm의 거대 공극이 존재하는 높은 공극률(90%)을 갖는 스캐폴드 막이 얻어졌다. 이러한결과를 통하여 스캐폴드 막의 구조에 대하여 용매는 중요한 효과를 미치며, 상전이 과정에서 용매선택과 캐스팅 용액의 농도조절을 통하여 다양한 구조의 스캐폴드 막을 제조할 수 있다는 결론을 도출하였다.
Porous poly(L-lactic acid)(PLLA) scaffold membranes were prepared via. phase separation process. Chloroform, dichloromethane and 1,4-dioxane were used as solvent and, ethyl alcohol was used as non-solvent. Morphologies, mechanical properties and mass transfer characteristics of the scaffold membranes were investigated through SEM, stress-strain test and glucose diffusion test. The scaffold membranes obtained from the casting solutions with chloro-form and with dichloromethane showed similar morphologies. They showed sponge-like porous structure with the pore size in the range of 3-10µm and, their porosities were in 50-80% range. Using 1,4-dioxane as solvent, nano-fibrous scaffold membranes with porosities over 80% were fabricated. When the polymer content in the solution with 1,4-dioxane was low-ered to 4%, highly porous, macroporous and nano-fibrous scaffold membranes were obtained. The size of the macropore was tens of the microns and the porosity was around 90%. These results indicate that the solvent has significant effect on the scaffold membrane structure and, that scaffold membranes with various structures can be fabricated through phase sepa-ration method by choosing solvent and by controlling polymer concentration in the casting solution.
