논문 상세보기

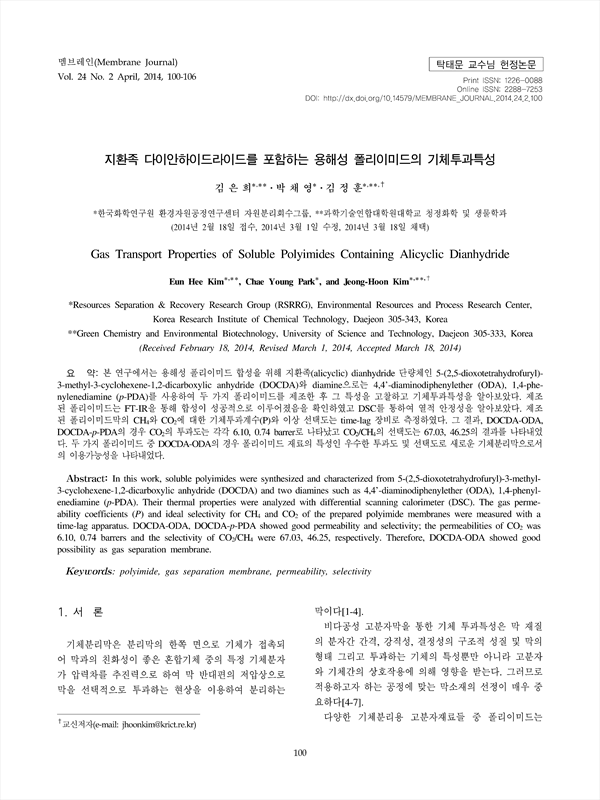

본 연구에서는 용해성 폴리이미드 합성을 위해 지환족(alicyclic) dianhydride 단량체인 5-(2,5-dioxotetrahydrofuryl)-3-methyl-3-cyclohexene-1,2-dicarboxylic anhydride (DOCDA)와 diamine으로는 4,4’-diaminodiphenylether (ODA), 1,4-phe-nylenediamine (p-PDA)를 사용하여 두 가지 폴리이미드를 제조한 후 그 특성을 고찰하고 기체투과특성을 알아보았다. 제조된 폴리이미드는 FT-IR을 통해 합성이 성공적으로 이루어졌음을 확인하였고 DSC를 통하여 열적 안정성을 알아보았다. 제조된 폴리이미드막의 CH₄와 CO₂에 대한 기체투과계수(P)와 이상 선택도는 time-lag 장비로 측정하였다. 그 결과, DOCDA-ODA,DOCDA-p-PDA의 경우 CO₂의 투과도는 각각 6.10, 0.74 barrer로 나타났고 CO₂/CH₄의 선택도는 67.03, 46.25의 결과를 나타내었다. 두 가지 폴리이미드 중 DOCDA-ODA의 경우 폴리이미드 재료의 특성인 우수한 투과도 및 선택도로 새로운 기체분리막으로서의 이용가능성을 나타내었다.
In this work, soluble polyimides were synthesized and characterized from 5-(2,5-dioxotetrahydrofuryl)-3-methyl-3-cyclohexene-1,2-dicarboxylic anhydride (DOCDA) and two diamines such as 4,4’-diaminodiphenylether (ODA), 1,4-phenyl-enediamine (p-PDA). Their thermal properties were analyzed with differential scanning calorimeter (DSC). The gas perme-ability coefficients (P) and ideal selectivity for CH4 and CO₂ of the prepared polyimide membranes were measured with a time-lag apparatus. DOCDA-ODA, DOCDA-p-PDA showed good permeability and selectivity; the permeabilities of CO₂ was 6.10, 0.74 barrers and the selectivity of CO₂/CH₄ were 67.03, 46.25, respectively. Therefore, DOCDA-ODA showed good possibility as gas separation membrane.
