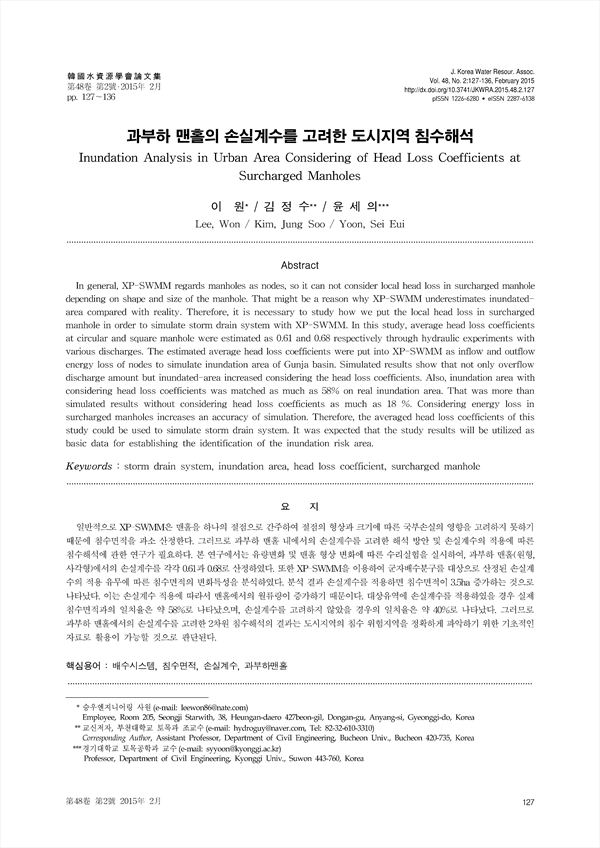

일반적으로 XP-SWMM은 맨홀을 하나의 절점으로 간주하여 절점의 형상과 크기에 따른 국부손실의 영향을 고려하지 못하기 때문에 침수면적을 과소 산정한다. 그러므로 과부하 맨홀 내에서의 손실계수를 고려한 해석 방안 및 손실계수의 적용에 따른 침수해석에 관한 연구가 필요하다. 본 연구에서는 유량변화 및 맨홀 형상 변화에 따른 수리실험을 실시하여, 과부하 맨홀(원형, 사각형)에서의 손실계수를 각각 0.61과 0.68로 산정하였다. 또한 XP-SWMM을 이용하여 군자배수분구를 대상으로 산정된 손실계 수의 적용 유무에 따른 침수면적의 변화특성을 분석하였다. 분석 결과 손실계수를 적용하면 침수면적이 3.5ha 증가하는 것으로 나타났다. 이는 손실계수 적용에 따라서 맨홀에서의 월류량이 증가하기 때문이다. 대상유역에 손실계수를 적용하였을 경우 실제 침수면적과의 일치율은 약 58%로 나타났으며, 손실계수를 고려하지 않았을 경우의 일치율은 약 40%로 나타났다. 그러므로 과부하 맨홀에서의 손실계수를 고려한 2차원 침수해석의 결과는 도시지역의 침수 위험지역을 정확하게 파악하기 위한 기초적인 자료로 활용이 가능할 것으로 판단된다.

In general, XP-SWMM regards manholes as nodes, so it can not consider local head loss in surcharged manhole depending on shape and size of the manhole. That might be a reason why XP-SWMM underestimates inundatedarea compared with reality. Therefore, it is necessary to study how we put the local head loss in surcharged manhole in order to simulate storm drain system with XP-SWMM. In this study, average head loss coefficients at circular and square manhole were estimated as 0.61 and 0.68 respectively through hydraulic experiments with various discharges. The estimated average head loss coefficients were put into XP-SWMM as inflow and outflow energy loss of nodes to simulate inundation area of Gunja basin. Simulated results show that not only overflow discharge amount but inundated-area increased considering the head loss coefficients. Also, inundation area with considering head loss coefficients was matched as much as 58% on real inundation area. That was more than simulated results without considering head loss coefficients as much as 18 %. Considering energy loss in surcharged manholes increases an accuracy of simulation. Therefore, the averaged head loss coefficients of this study could be used to simulate storm drain system. It was expected that the study results will be utilized as basic data for establishing the identification of the inundation risk area.

1. 서 론
 2. 중간맨홀에서의 손실계수 산정
  2.1 맨홀의 손실
  2.2 수리실험
  2.3 손실계수 산정
 3. 내수침수해석에서의 손실계수 적용
 4. 침수범위 분석 시 손실계수의 영향 분석
  4.1 XP-SWMM 모형의 매개변수 보정
  4.2 손실계수 적용 유무에 따른 침수범위 분석
 5. 결 론
 감사의 글
 References

• 이원(승우엔지니어링) | Lee, Won
• 김정수(부천대학교 토목과) | Kim, Jung Soo 교신저자
• 윤세익(경기대학교 토목공학과) | Yoon, Sei Eui
