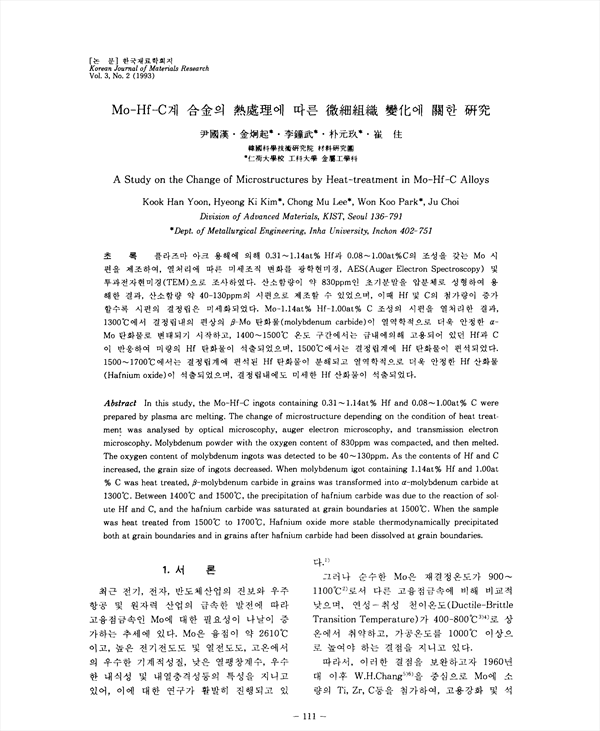

플라즈마 아크 용해에 의해 0.31-1.14at%Hf과 0.08-1.00at%C의 조성을 갖는 Mo시편을 제조하여, 열처리에 따른 미세조직 변화를 광학현미경, AES(Auger Electron Spectroscopy)및 투과전자현미경(TEM)으로 조사하였다. 산소함량이 약 830ppm인 초기분말을 압분체로 성형하여 용해한 결과, 산소함량 약 40-130ppm의 시편으로 제조할 수 있었으며, 이때 Hf및 C의 첨가량이 증가할수록 시편의 결정립은 미세화되었다. Mo-1.14at% Hf-1.00at % C 조성의 시편을 열처리한 결과 1300˚C에서 결정립내의 편상의 β-Mo 탄화물(molybdenum carbide)이 열역학적으로 더욱 안정한 α-Mo 탄화물로 변태되기 시작하고, 1400-1500˚C온도 구간에서는 급내에 의해 고용되어 있던 Hf과 C이 반응하여 미량의 Hf탄화물이 석출되었으며, 1500˚C에서는 결정립계에 Hf 탄화물이 편석되었다. 1500-1700˚C에서는 결정립계에 편석된 Hf탄화물이 분해되고 열역학적으로 더욱 안정한 Hf 산화물(Hafnium oxide)이 석출되었으며, 결정립내에도 미세한 Hf 산화물이 석출되었다.

• 윤국영 | Yun, Guk-Yeong
• 김형기 | 김형기
• 이종무 | 이종무
• 박원구 | 박원구
• 최주 | 최주
