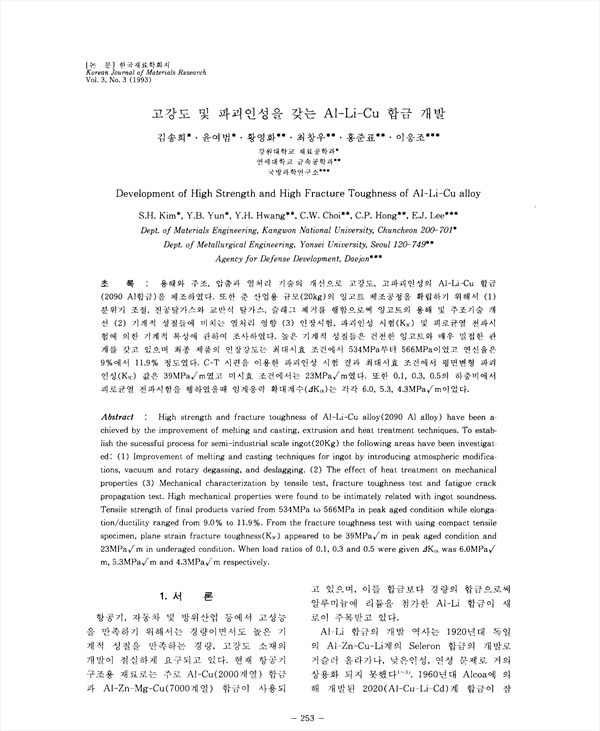

용해와 주조, 압출과 열처리 기술의개선으로 고강도, 고파괴인성의 AI-Li-Cu 합금(2090 AI합금)을 제조하였다. 또한 준 산업용 규모(20kg)의 잉고트 제조공정을 확립하기 위해서 (1)선 (2)기계적 성질들에 미치는 열처리 영향 (3) 인장시험, 파괴인성 시험(KIc) 및 피로균열 전파시계를 갖고 있으며 최종 제품의 인장강도는 최대시효 조건에서 534MPa부터 566MPa이었고 연신율은 9%에서 11.9%정도였다. C-T 시편을 이용한 파괴인성 시험 결과 최대시효 조건에서 평면변형 파괴인성 (KIc)값은 39MPa√m였고 미시효 조건에서는 23MPa√m였다. 또한 0.1, 0.3, 0.5의 하중비에서 피로균열 전파시험을 행하였을때 임계응력 확대계수(δKth)는 각각 6.0, 5.3, 4.3 MPa√m이었다.

• 김송희 | Kim, Song-Hui
• 윤여범 | 윤여범
• 황영화 | 황영화
• 최창우 | 최창우
• 홍준표 | 홍준표
• 이응조 | 이응조
