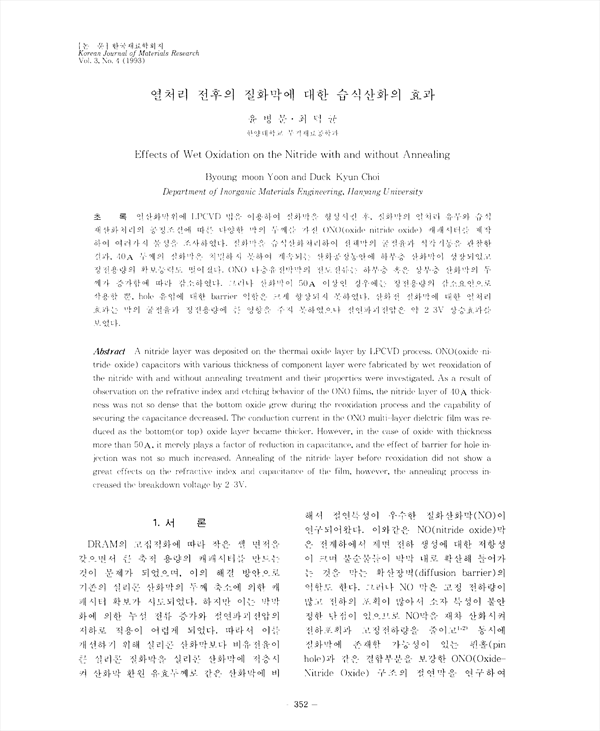

열산화막위에 LPCVD법을 이용하여 질화막을 형성시킨 후, 질화막의 열처리 유무와 습식재산화처리의 공정조건에 따른 다양한 막의 두께를 가진 ONO(oxide nitride oxide)캐패시터를 제작하여 여러가지 물성을 조사하였다. 질화막을 습식산화처리하여 전체막의 굴절윷과 식각거동을 관찰한 결과, 40Å두께의 질화막은 치밀하지 못하여 계속되는 산화공정동안에 하부층 산화막이 성장되었고 정전용량의 확보능력도 떨어졌다. ONO다층유전박막의 전도전류는 하부층 혹은 상부층 산화막의 두께가 증가함에 따라 감소하였다. 그러나 산화막이 50Å 이상인 경우에는 정전용량의 감소요인으로 작용할 뿐, hole유입에 대한 barrier역할은 크게 향상되지 못하였다. 산화전 질화막에 대한 열처리 효과는 막의 굴절율과 정전용량에 큰 영향을 주지 못하였으나 절연파괴전압은 약 2-3V 상승효과를 보였다.

• 윤병무 | Yun, Byeong-Mu
• 최덕균 | 최덕균
