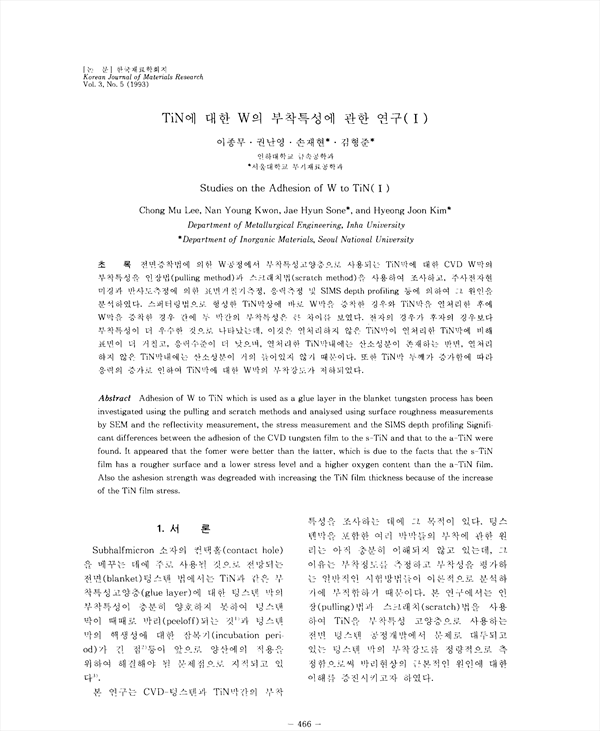

전면증착법에 의한 W공정에서 부착특성고양층으로 사용되는 TiN막에 대한 CVD W막의 부착특성을 인장법(pulling method)과 스크래치법(scratch method)을 사용하여 조사하고, 주사전자현미경과 반사도측정에 의한 표면거칠기측정, 응력측정 및 SIMS depth profiling 등에 의하여 그 원인을 분석하였다. 스퍼터링법으로 형성한 TiN막상에 바로 W막을 증착한 경우와 TiN막을 열처리한 후에 W막을 증착한 경우 간에 두 막간의 부착특성은 큰 차이를 보였다. 전자의 경우가 후자의 경우보다 부착특성이 더 우수한 것으로 나타났는데, 이것은 열처리하지 않은 TiN막이 열처리한 TiN막에 비해 표면이 더 거칠고, 응력수준이 더 낮으며, 열처리한 TiN막내에는 산소성분이 존재하는 반면, 열처리 하지 않은 TiN막내에는 산소성분이 거의 들어있지 않기 때문이다. 또한 TiN막 두께가 증가함에 따라 응력의 증가로 인하여 TiN막에 대한 W막의 부착강도가 저하되었다.

• 이종무 | Lee, Jong-Mu
• 권난영 | 권난영
• 손재현 | 손재현
• 김형준 | 김형준
