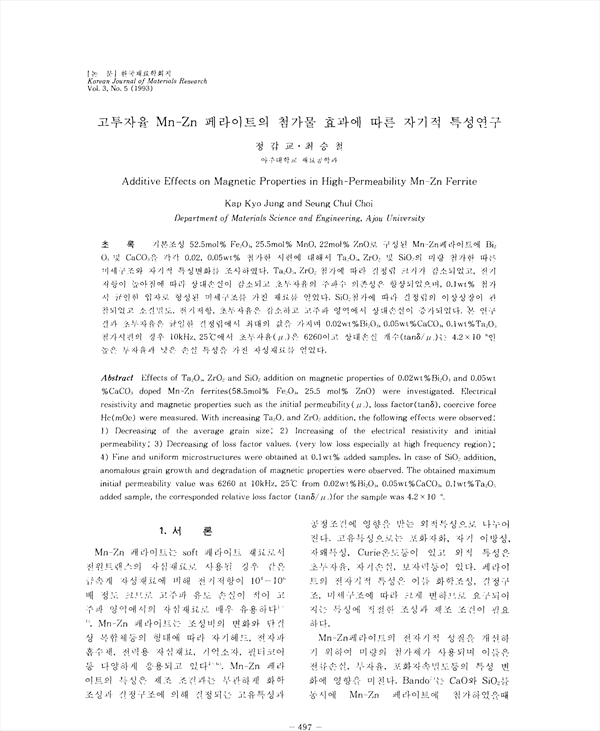

기본조성 52.5mol% Fe2O3, 25.5mol% MnO, 22mol% ZnO로 구성된 Mn-Zn페라이트에 Bi2O3 및 CaCO3을 각각 0.02, 0.05wt%첨가한 시편에 대해서 Ta2O5,ZrO2및 SiO2의 미량 첨가한 따른 미세구조와 자기적 특성변화를 조사하였다. Ta2O5,ZrO2첨가에 따라 결정립 크기가 감소되었고, 전기시 균일한 입자로 형성된 미세구조를 가진 재료를 얻었다. SiO2첨가에 따라 결정립의 이상성장이 관찰되었고 소결밀도, 전기저항, 초투자율은 감소하고 고주파 영역에서 상대손실이 증가되었다. 본 연구결과 초투자자율은 균일한 결정립에서 최대의 값을 가지며 0.02wt%Bi2O3, 0.05wt%CaCO3, 0.1wt%Ta2O5 첨가시편의 경우 10kHz, 25˚C에서 초투자율(μI)은 6260이고 상대손실 계수(tanδ /μI)는 4.2 × 10-6 인 높은 투자율과 낮은 손실 특성을 가진 자성재료를 얻었다.

• 정갑교 | Jeong, Gap-Gyo
• 최승철 | 최승철
