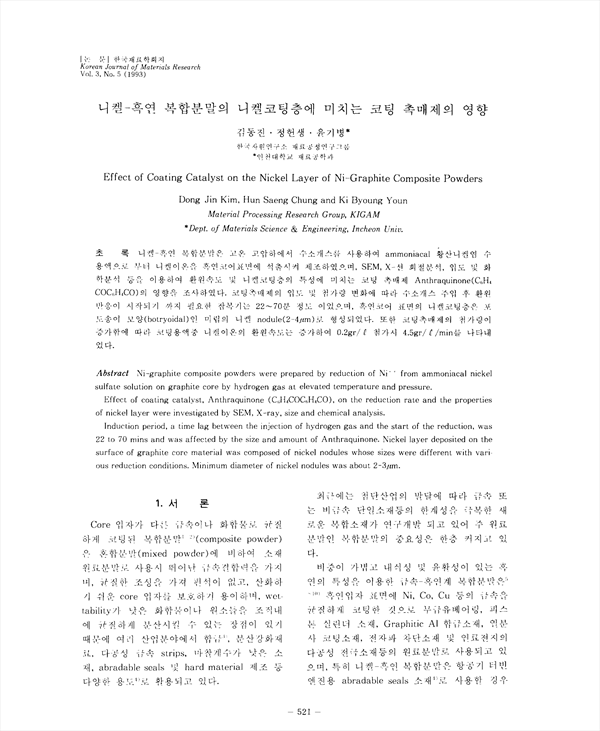

니켈-흑연 복합분말은 고온 고압하에서 수소개스를 사용하여 ammoniacal황산니켈염 수용액으로 부터 니켈이온을 흑연코어표면에 석출시켜 제조하였으며, SEM. X-선 회절분석, 입도 및 화학분석 등을 이용하여 환원속도 및 니켈코팅층의 특성에 미치는 코팅 촉매제 Anthraquinone(C6H4COC6H4 CO) 의 영향을 조사하였다. 코팅촉매제의 입도 및 첨가량 변호에 따라 수소개스 주입 후 환원반응이 시작되기 까지 필요한 잠복기는 22~70분 정도 이었으며, 흑연코어 표면의 니켈코팅층은 포도송이 모양(botryoidal)인 미립의 니켈 nodule(2-4μm)로 형성되었다. 또한 코팅촉매제의 첨가량이 증가함에 따라 코팅용액중 니켈이온의 환원속도는 증가하여 0.2gr/ℓ첨가시 4.5gr/ℓ/min를 나타내었다.

• 김동진 | Kim, Dong-Jin
• 정헌생 | 정헌생
• 윤기병 | 윤기병
