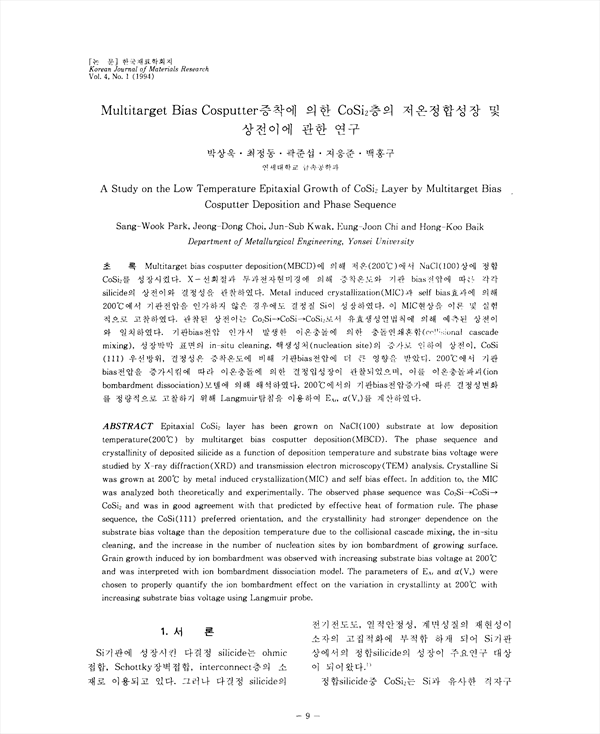

Multitarget bias cosputter deposition(MBCD)에 의해 저온(200˚C)에서 NaCI(100)상에 정합CoSi2를 성장시켰다. X-선회절과 투과전자현미경에 의해 증착온도와 기판 bias전압에 따른 각각 silicide의 상전이와 결정성을 관찰하였다. Metal induced crystallization(MIC) 과 self bias 효과에 의해 200˚C에서 기판전압을 인가하지 않은 경우에도 결정질 Si이 성장하였다. MIC현상을 이론 및 실험적으로 고찰하였다. 관찰된 상전이는 Co2Si → CoSi → Cosi2로서 유효생성열법칙에 의해 예측된 상전이와 일치하였다. 기판 bias전압 인가시 발생한 이온충돌에 의한 충돌연쇄혼합(collisional cascade mixing), 성장박막 표면의 in situ cleaning, 핵생성처(nucleation site)이 증가로 인하여 상전이, CoSi(111)우선방위, 결정성은 증착온도에 비해 기판bias전압에 더 큰 영향을 받았다. 200˚C에서 기판 bias전압을 증가시킴에 따라 이온충돌에 의한 결정입성장이 관찰되었으며, 이를 이온충독파괴(ion bombardment dissociation)모델에 의해 해석하였다. 200˚C에서의 기판 bias전압증가에 따른 결정성변화를 정량적으로 고찰하기 위해 Langmuir탐침을 이용하여 EAr, α(Vs)를 계산하였다.

• 박상욱 | Park, Sang-Uk
• 최정동 | 최정동
• 곽준섭 | 곽준섭
• 지응준 | 지응준
• 백홍구 | 백홍구
