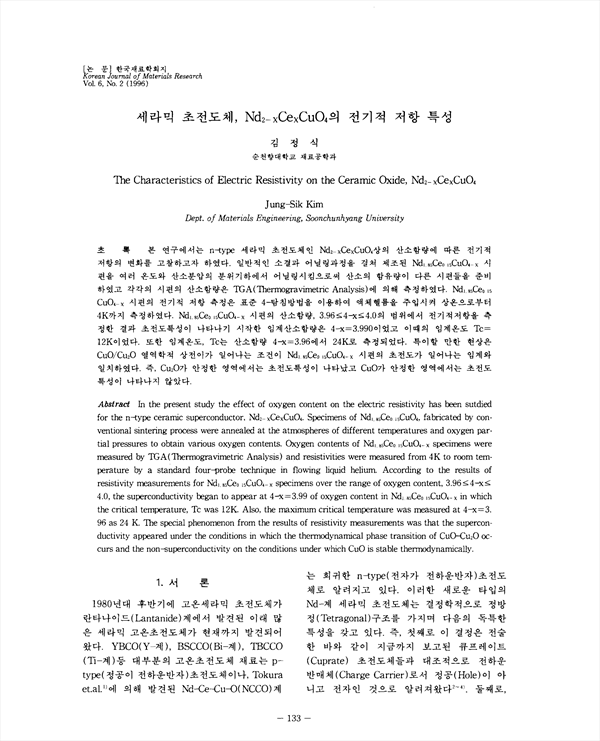

본연구에서는 n-type 세라믹 초전도체인 Nd2-xCexCuO4상의 산소함량에 따른 ?기적저항의 변화를 고찰하고자 하였다. 일반적인 소결과 어닐링과정을 결쳐 제조된 Nd1.85Ce0.15CuO4-x 시편을 여러 온도와 산소분압의 분위기하에서 어닐링시킴으로써 산소의 함유량이 다른 시편들을 준비하였고 각각의 시편의 산소함량은 TGA(Thermogravimetric Analysis0에 의해 측정하였다. Nd1.85Ce0.15CuO4-x시편의 전기적 저항 측정은 표준 4-탐침방법을 이용하여 액체헬륨을 주입시켜 상온으로부터 4K까지 측정하였다. Nd1.85Ce0.15CuO4-x시편의 산소함량, 3.96≤4-x≤4.0의 범위에서 전기적저항을 측정한 결과 초전도특성이 나타나기 시작한 임계산소함량은 4-x=3.990이었고 이때의 임계온도 Tc=12K이었다. 또한 임계온도, Tc는 산소함량 4-x=3.96에서 24K로 측정되었다. 특이할 만한 현상은 CuO/Cu2O 열역학적 상전이가 일어나는 조건이 Nd1.85Ce0.15CuO4-x 시편의 초전도가 일어나는 임계와 일치하였다. 즉, Cu2O가 안정한 영역에서는 초전도특성이 나타났고 CuO가 안정한 영역에서는 초전도특성이 나타나지 않았다.

• 김정식 | Kim, Jeong-Sik
