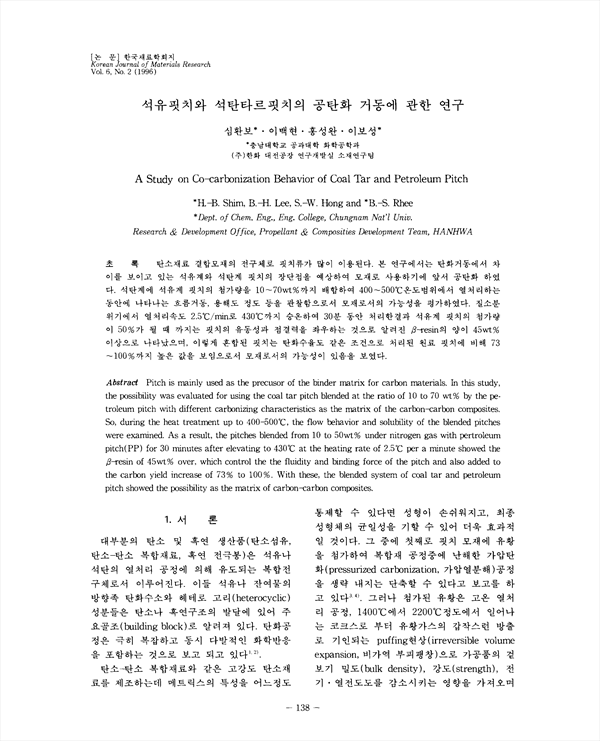

탄소재료 결합모재의 전구체로 핏치류가 많이 이용된다. 본 연구에서는 탄화거동에서 차이를 보이고 있은 석유계와 석탄계 핏치의 첨가량을 10-70wt%까지 배합하여 400-500˚C 온도범위에서 열처리하는 동안에 나타나는 흐름거동, 용해도 정도 등을 관찰함으로서 모재로서의 가능성을 평가하였다. 질소분위기에서 열처리속도 2.5˚C/min로 430˚C까지 승온하여 30분 동안 처리한 결과 석유계 핏치의 첨가량이 50%가 될 때 까지는 핏치의 유동성과 점결력을 좌우하는 것으로 알려질 β-resin의 양이 45wt%이상으로 나타났으며, 이렇게 혼합된 핏치는 탄화수율도 같은 조건으로 처리된 원료 핏치에 비해 73-100%까지 높은 값을 보임으로서 모재로서의 가능성이 있음을 보였다.

• 심환보 | Sim, Hwan-Bo
• 이백현 | 이백현
• 홍성완 | 홍성완
• 이보성 | 이보성
