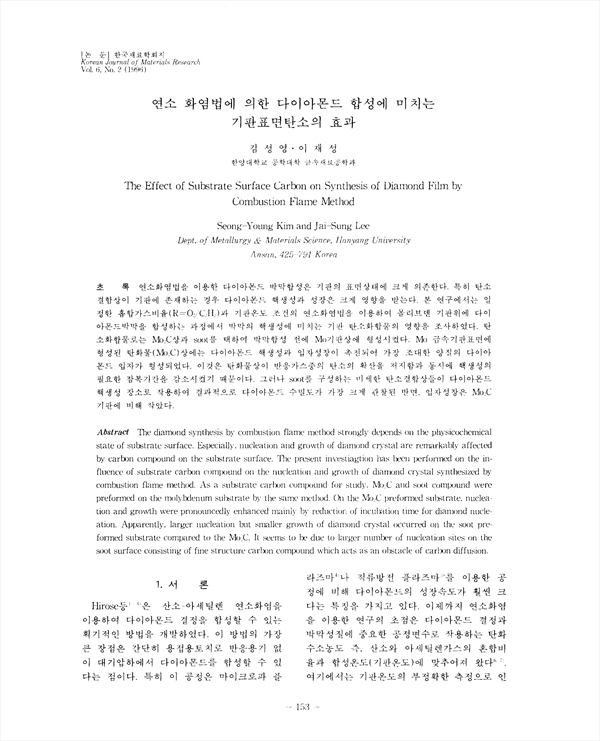

연소화염법을 이용한 다이아몬드 박막합성은 기판의 표면상태에 크게 의존한다. 특히 탄소결합상이 기판에 조재하는 경우 다이아몬드 핵생성과 성장은 크게 영향을 받는다. 본 연구에서는 일정한 흡입가스비율(R=O2/C2H2)과 기판온도 조건의 연소화염법을 이용하여 몰리브덴 기판위에 다리아몬드박막을 합성하는 과정에서 박막의 핵생성에 미치는 기판 탄소화합물의 영향을 조사하였다. Mb 금속기판표면에 형성된 탄화물로는 Mo2C상과 soot를 택하여 박막합성 전에 Mo기판상에 형성시켰다. Mo 금속기판표면에 형성된 탄화물(Mo2C)상에는 다이아몬드 핵생성과 입자성장이 촉진되어 가장 조대한 양질의 다이아몬드 입자가 형성되었다. 이것은 탄화물상이 반응가스중의 탄소의 확산을 저지함과 동시에 핵생성의 필요한 잠복기간을 감소키켰기 때문이다. 그러나 soot를 구성하는 미세한 탄소결합상들이 다이아몬드 핵생성 장소로 작용하여 결과적으로 다이아몬드 수밀도가 가장 크게 관찰된 반면, 입자성장은 Mo2C기판에 비해 작았다.

• 김성영 | Kim, Seong-Yeong
• 이재성 | 이재성
