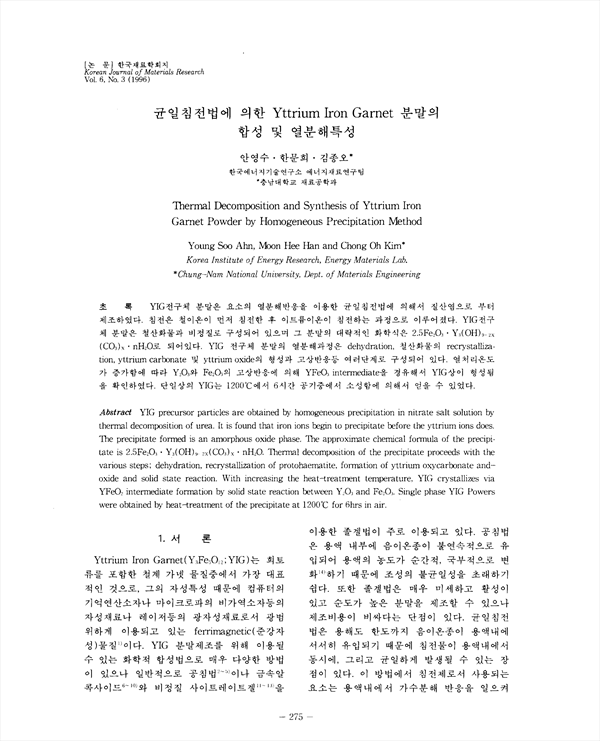

YIG 전구체 분말은 요소의 열분해반응을 이용한 균일침전법에 의해서 질산염으로부터 제조하였다. 침전은 철이온이 먼저 침전한 후 이트륨이온이 침전하는 과정으로 이루어졌다. YGI전구체 분말은 철산화물과 비정질로 구성되어 있으며 그 분말의 대략적인 화학식은 2.5Fe2O3.Y3(OH)9-2x(CO3)x.nH2O로 되어있다. YIG 전구체 분말의 열분해과정은 dehydration, 철산화물의 recrystallization, yttrium carbonate 및 yttrium oxide의 형성과 고상반응등 여러단계로 구성되어 있다. 열처리온도가 증가함에 따라 Y2O3와 Fe2O3의 고상반응에 의해 YFeO3 intermediate을 경유해서 YIG상이 형성됨을 확인하였다. 단일상의 YIG는 1200˚C에서 6시간 공기중에서 소성함에 의해서 얻을 수 있었다.
